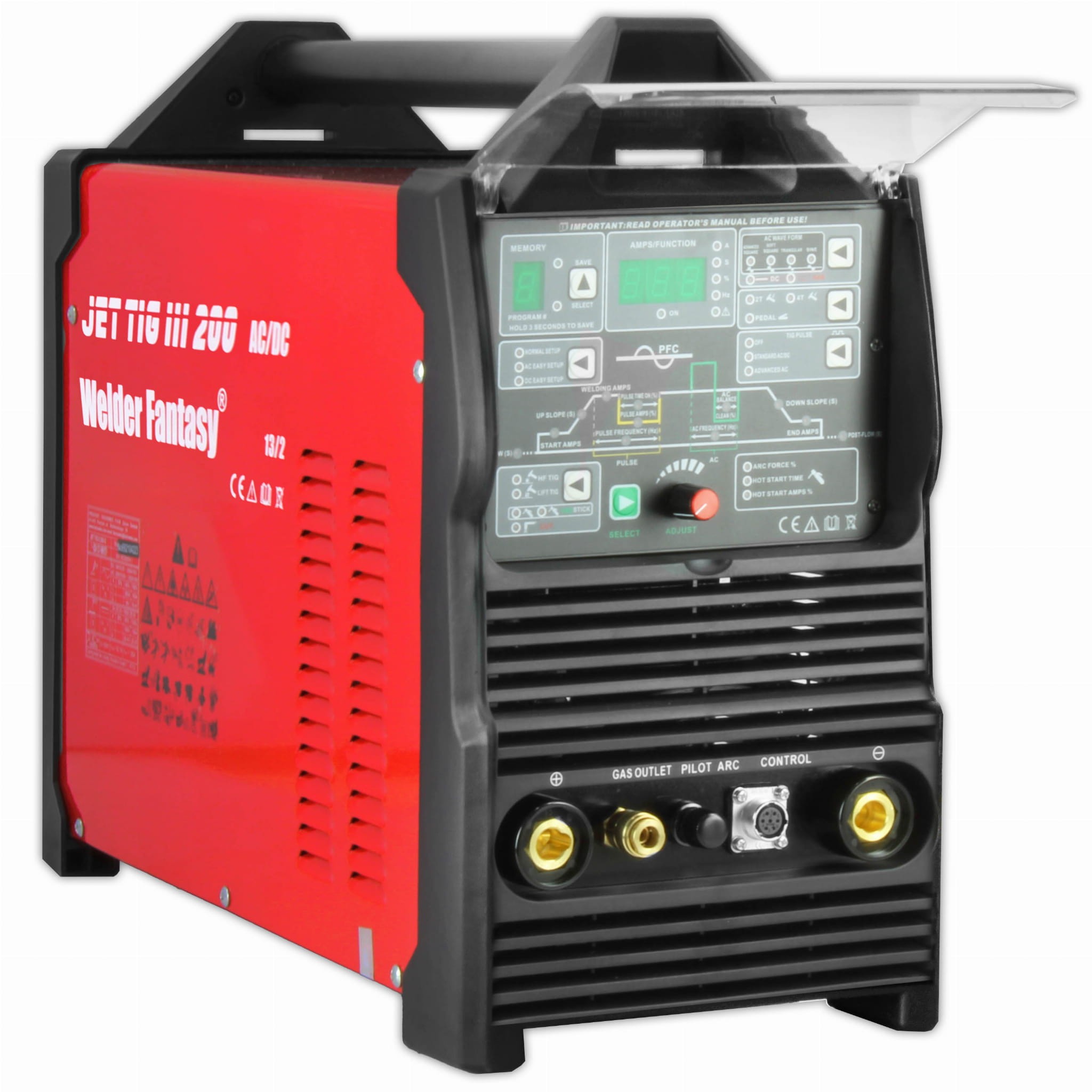

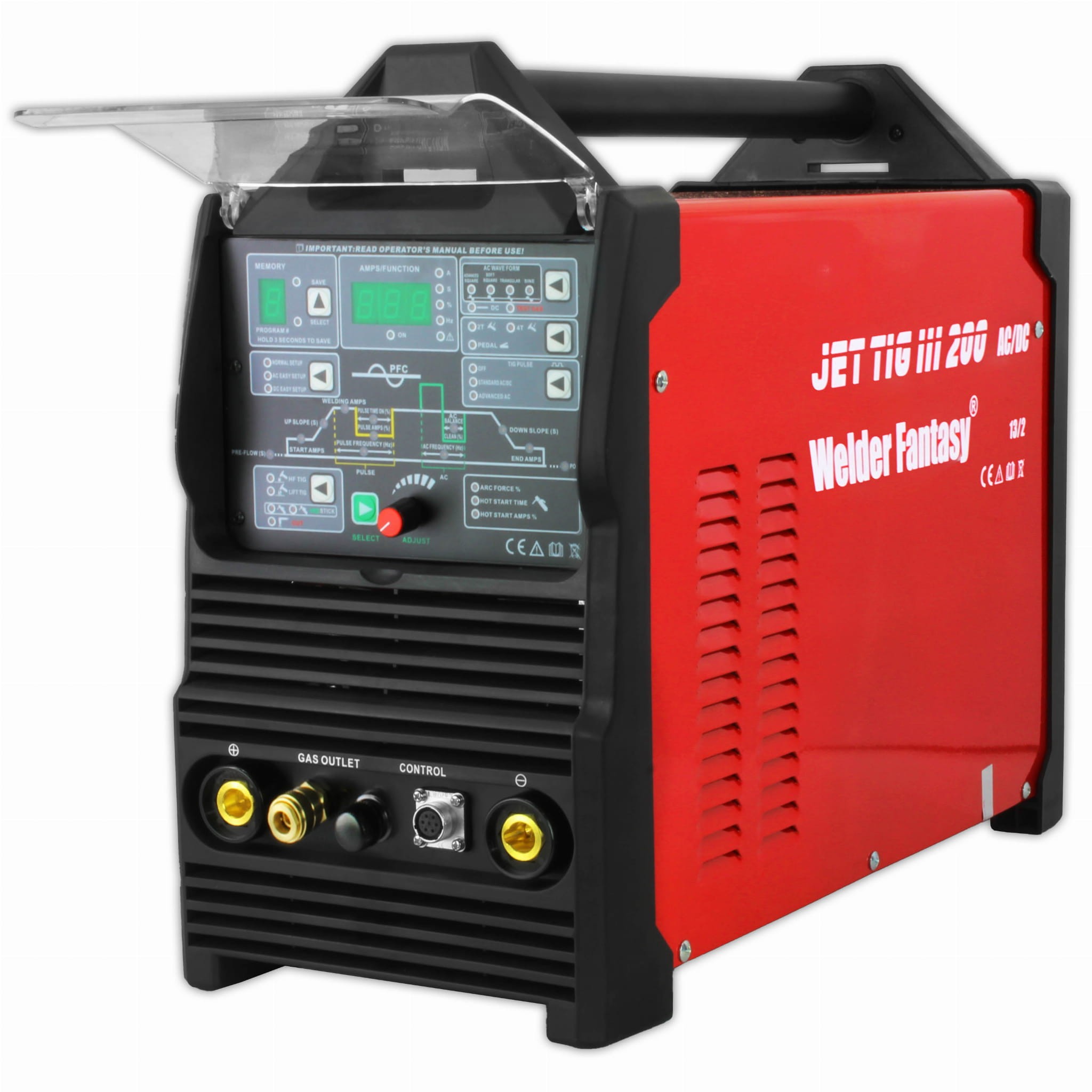

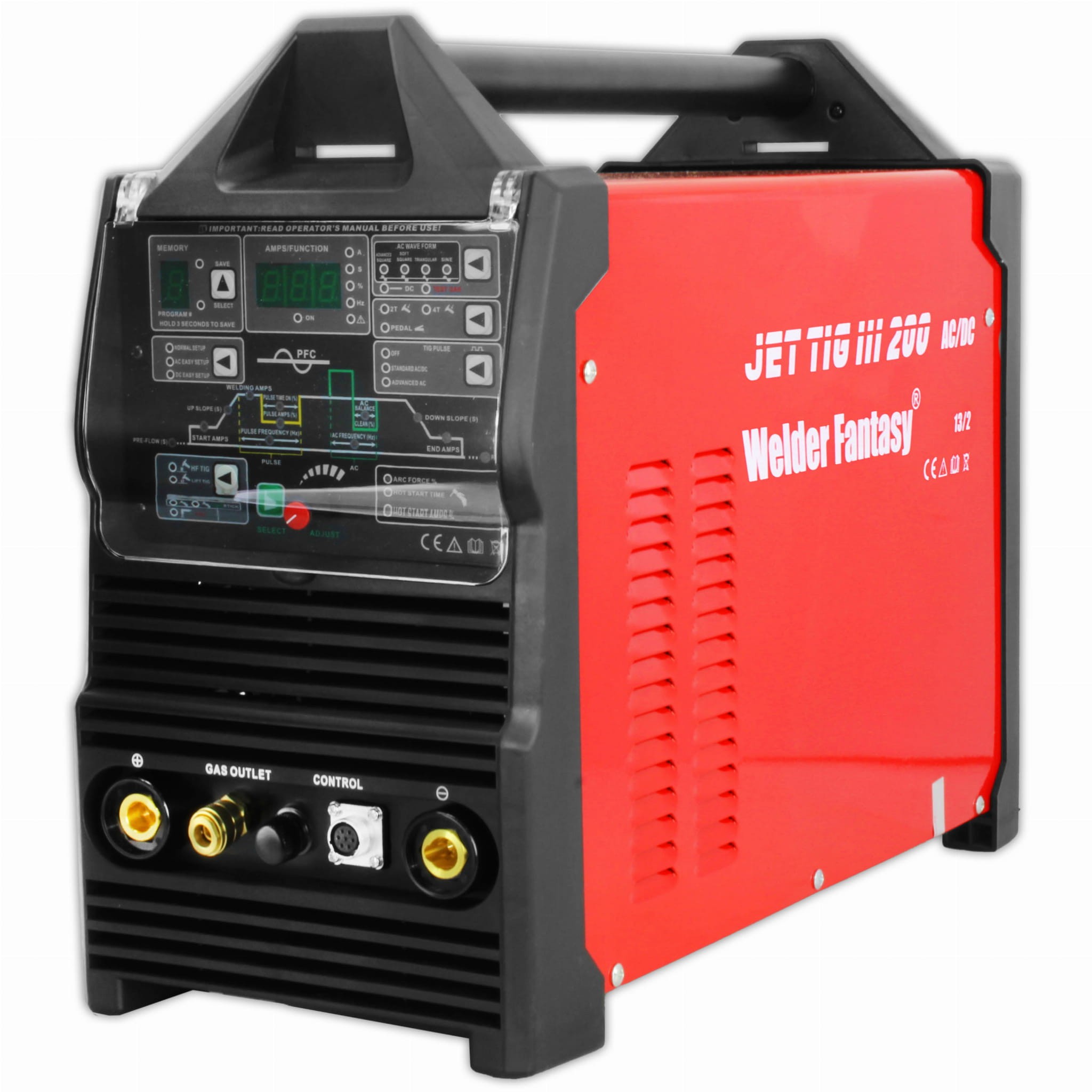

Welder Fantasy JET TIG III AC/DC 200 IGBT Inverter-Schweißgerät

WELDER FANTASY JET TIG III AC/DC 200 3in1 IGBT PFC PLASMA

Hersteller: Welder Fantasy| Schweißverfahren: E-Hand, WIG | Stromversorgung: 230V | Schweißstrom: 200A | Wirkungsgrad: 60%

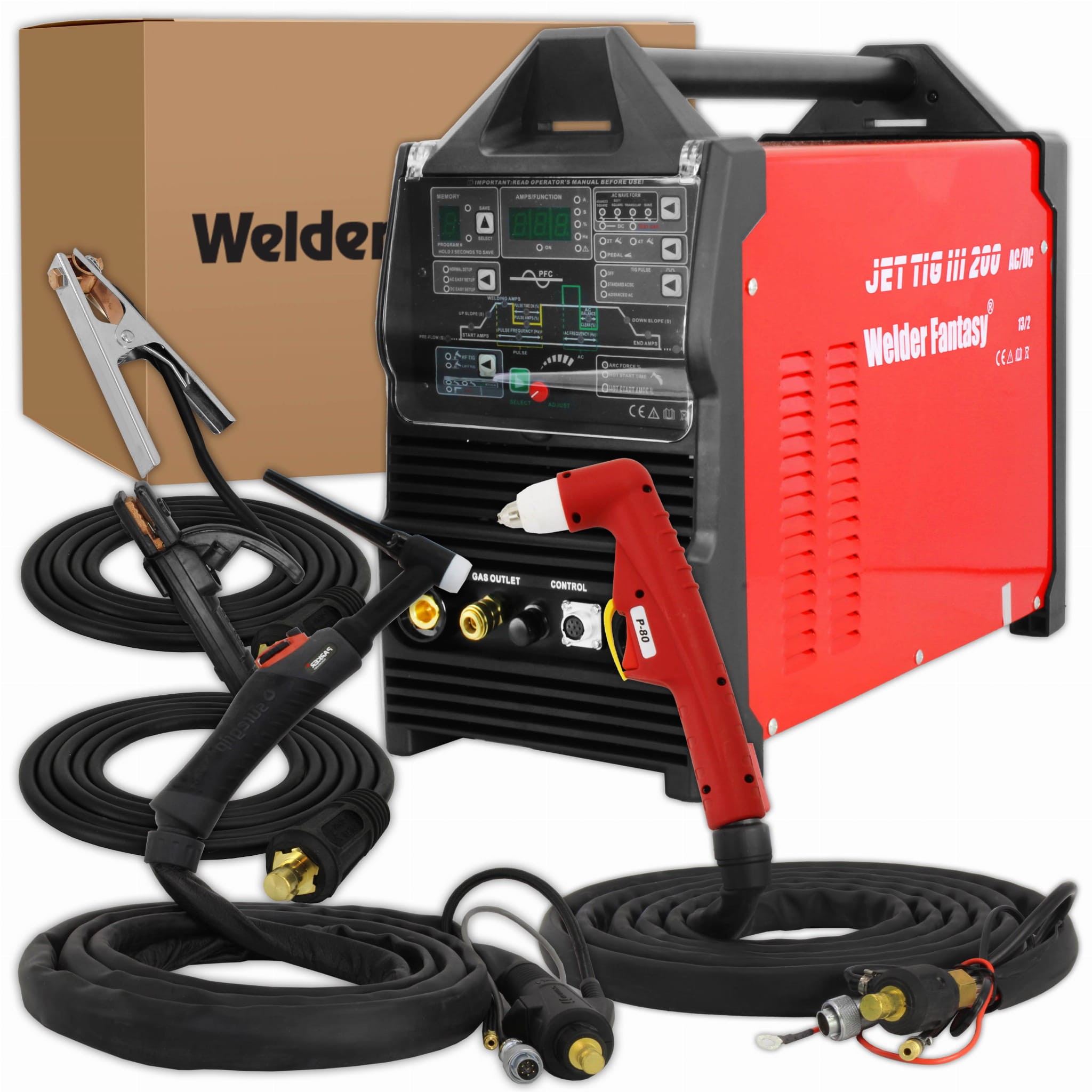

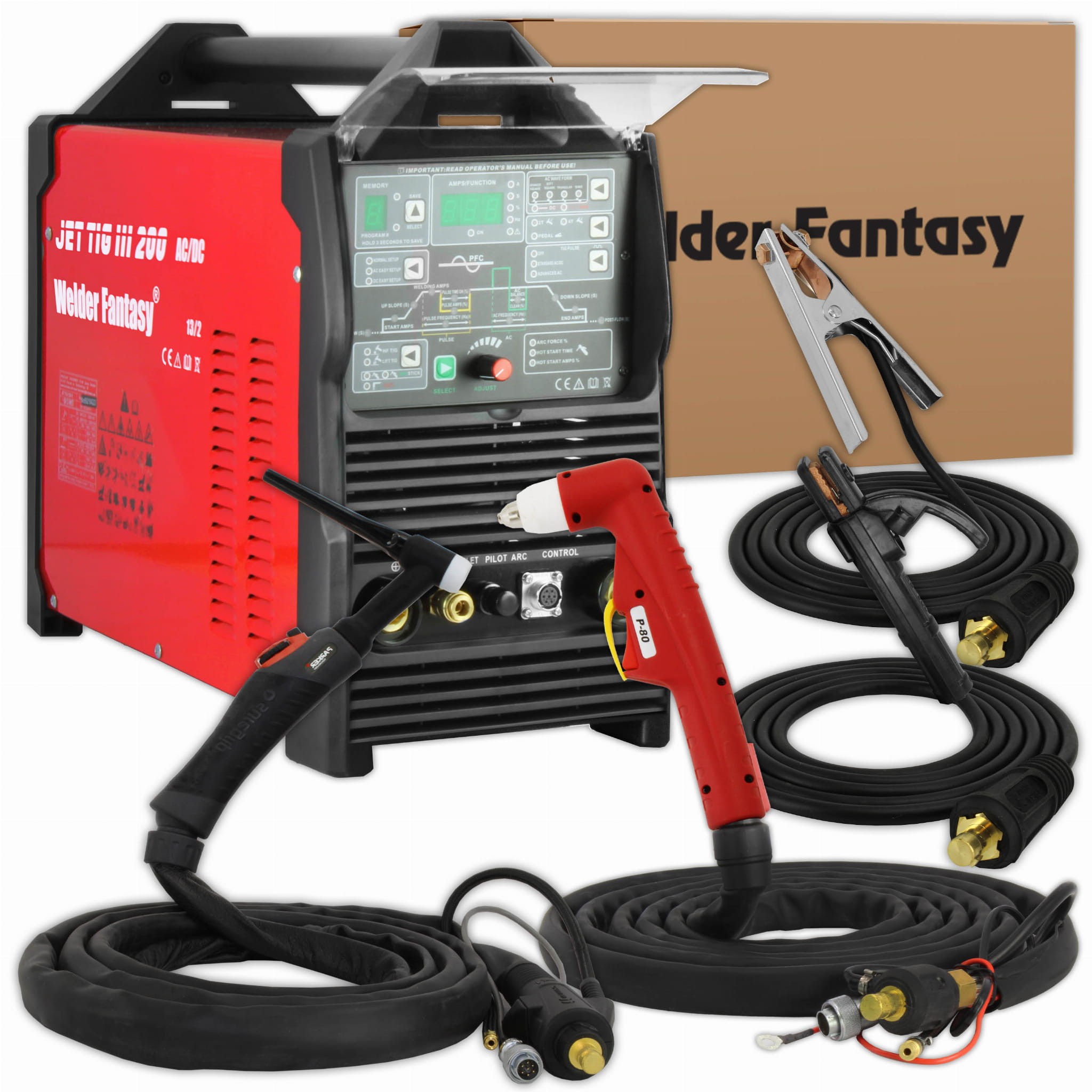

STANDARD AUSRÜSTUNG

• Welder Fantasy JET TIG III AC / DC 200 IGBT

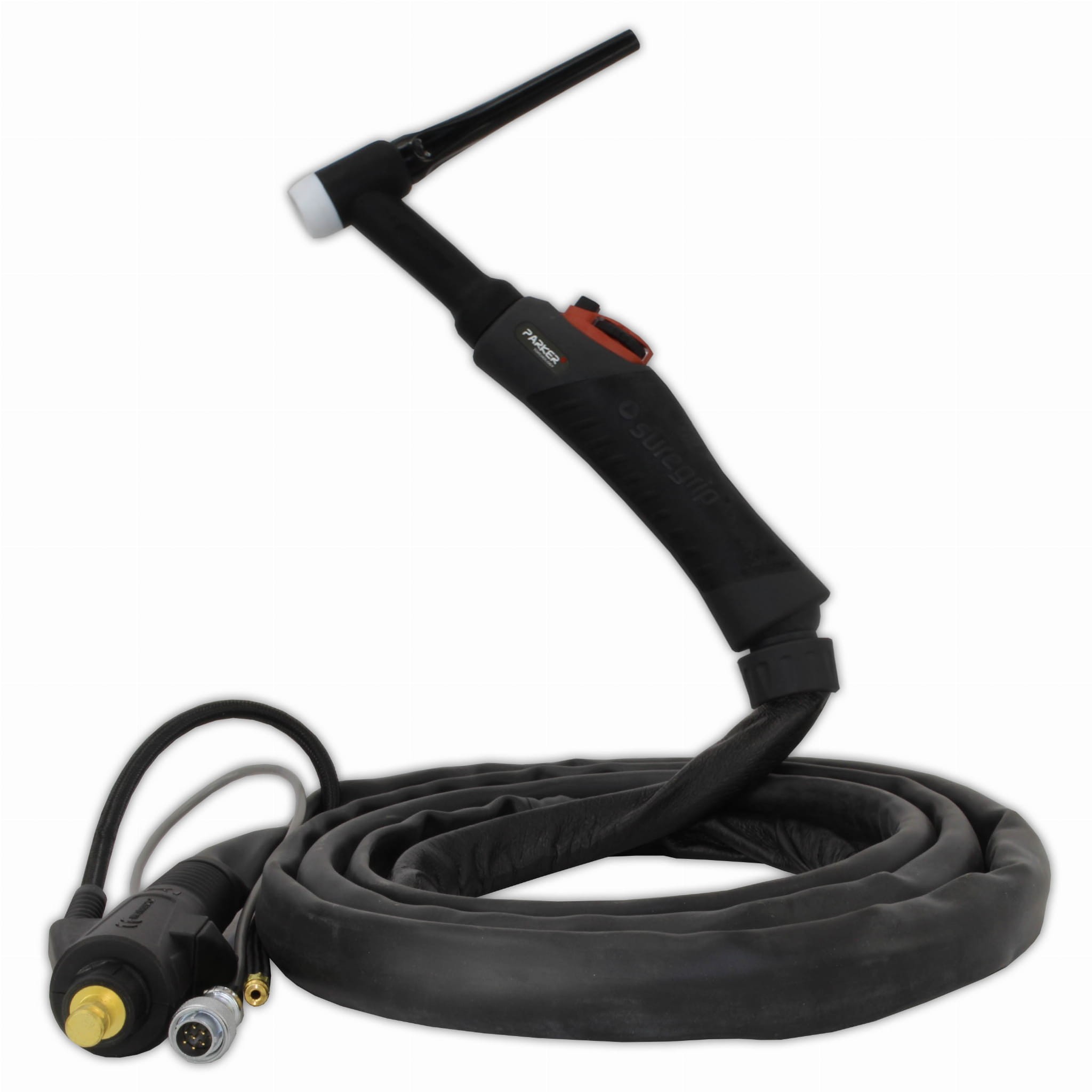

• Schweißbrenner PARKER SUREGRIP SGT26 FLEX TIG SRT 26-4m - mit einstellbarem Schweißstrom
• Massengriff 3m
• 3m Elektrodenhalter

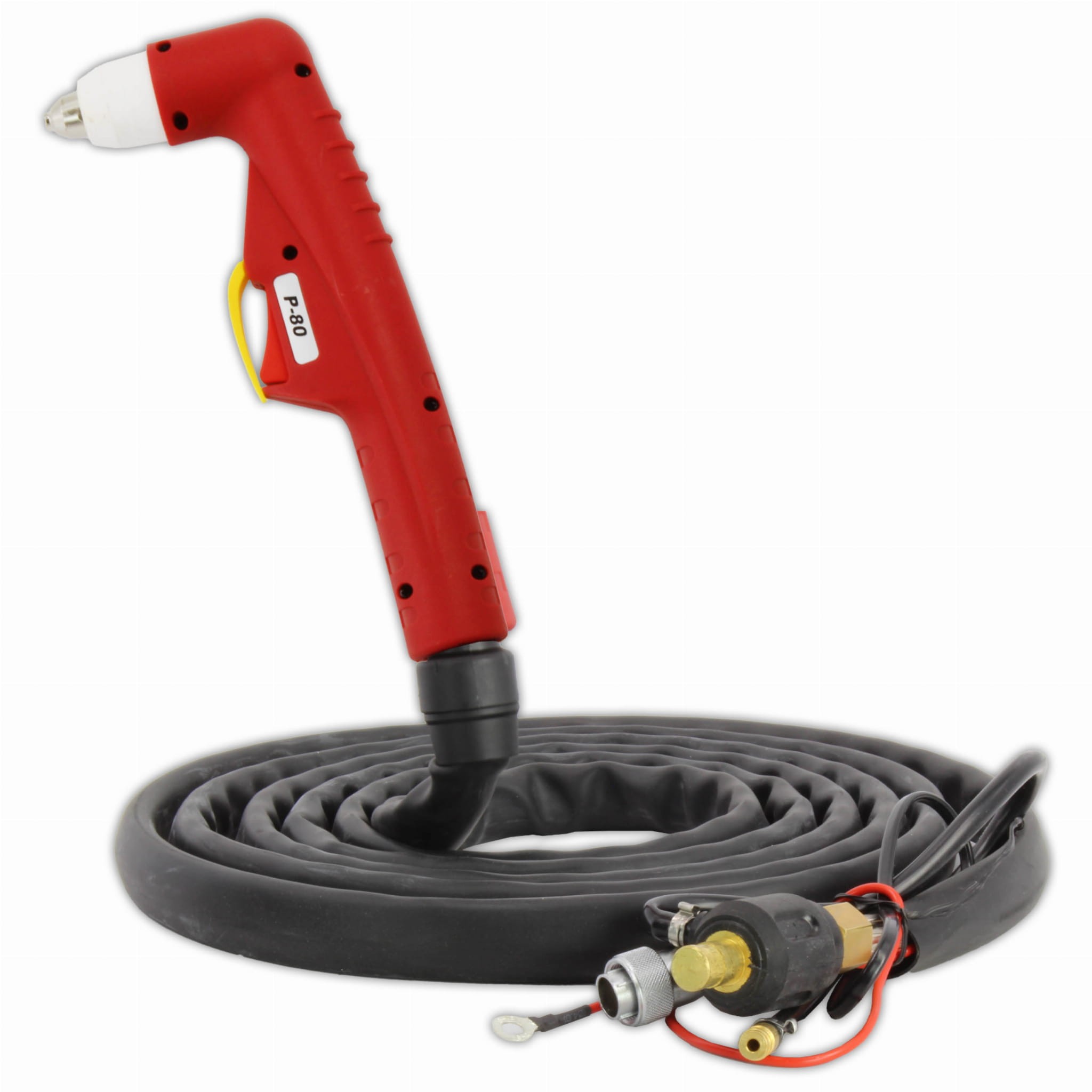

• Plasmahalter P80-4m

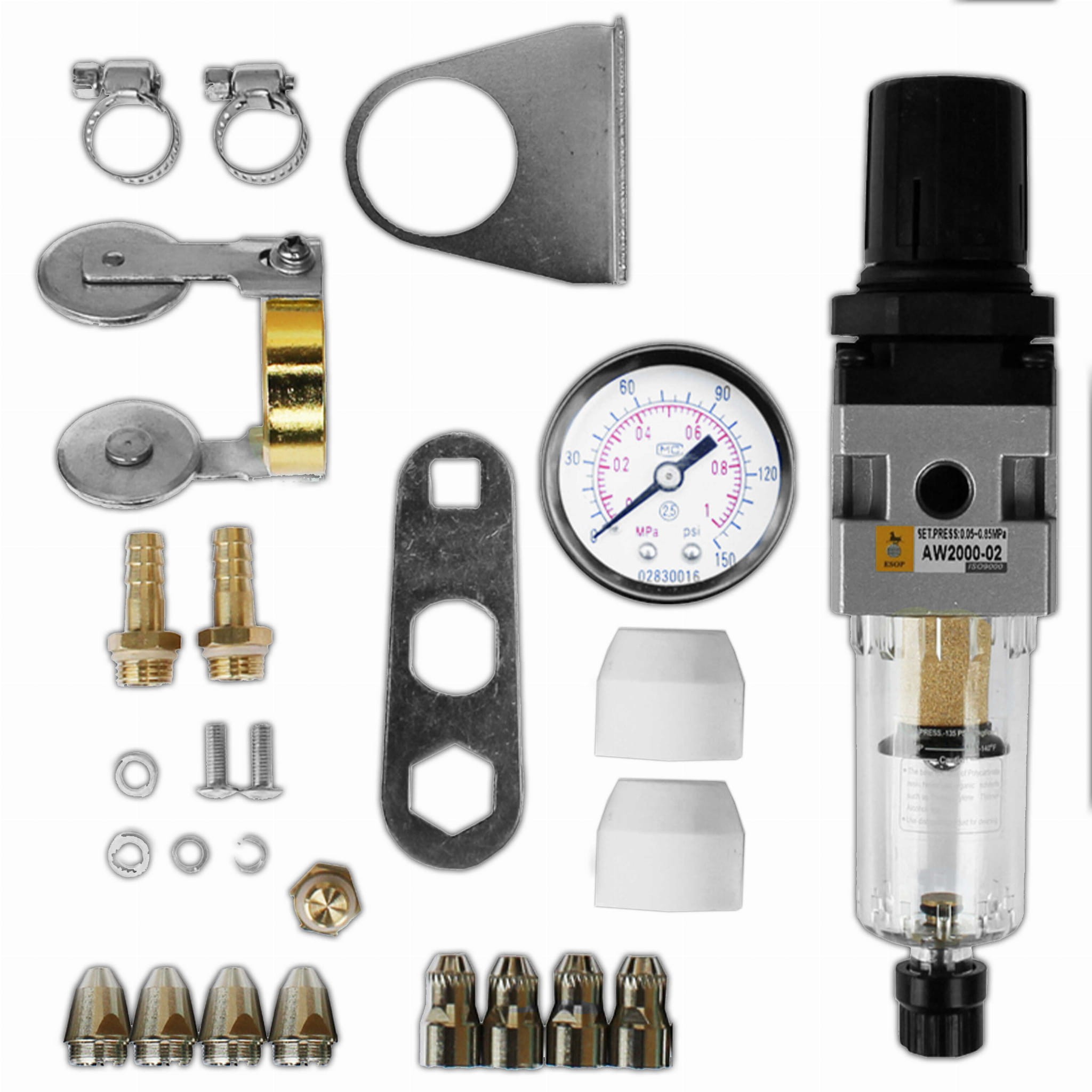

• Zusätzliches Verbrauchsmaterial (Düsen, Konnektoren, Muffen, Elektroden)
• Wagen für Plasmabrenner
• Druckluftfilter-Reduzierer
• Bedienungsanleitung und Garantiekarte

Welder Fantasy  ist eine Marke, die 1991 von der Firma FACHOWIEC gegründet wurde.  WIG / E-Hand-Inverterschweißgeräte, halbautomatische MIG / MAG-Schweißgeräte, Plasmaschneider und andere Geräte, die mit der Marke Welder Fantasy gekennzeichnet sind, werden von Tausenden von Werkstätten und Unternehmen in Polen geschätzt und im Ausland seit vielen Jahren. Die Marke Welder Fantasy ist:

• Die höchste Qualität der Geräte
• Zuverlässigkeit garantiert
• Hohe Arbeitsparameter
• Marktführer auf dem polnischen Markt

GERÄTEMERKMALE

• Kompaktes, kompaktes Design
• Kleine Abmessungen und geringes Gewicht
• IGBT-Transistoren
• Wirkungsgrad 60 %
• Schweißparameter LCD-Display
• Einfach zu bedienendes Bedienfeld
• Individuelles Programm LCD-Display
• Ganze 9 Programme können gespeichert werden
• Eine sehr große Auswahl an Schweißfunktionen

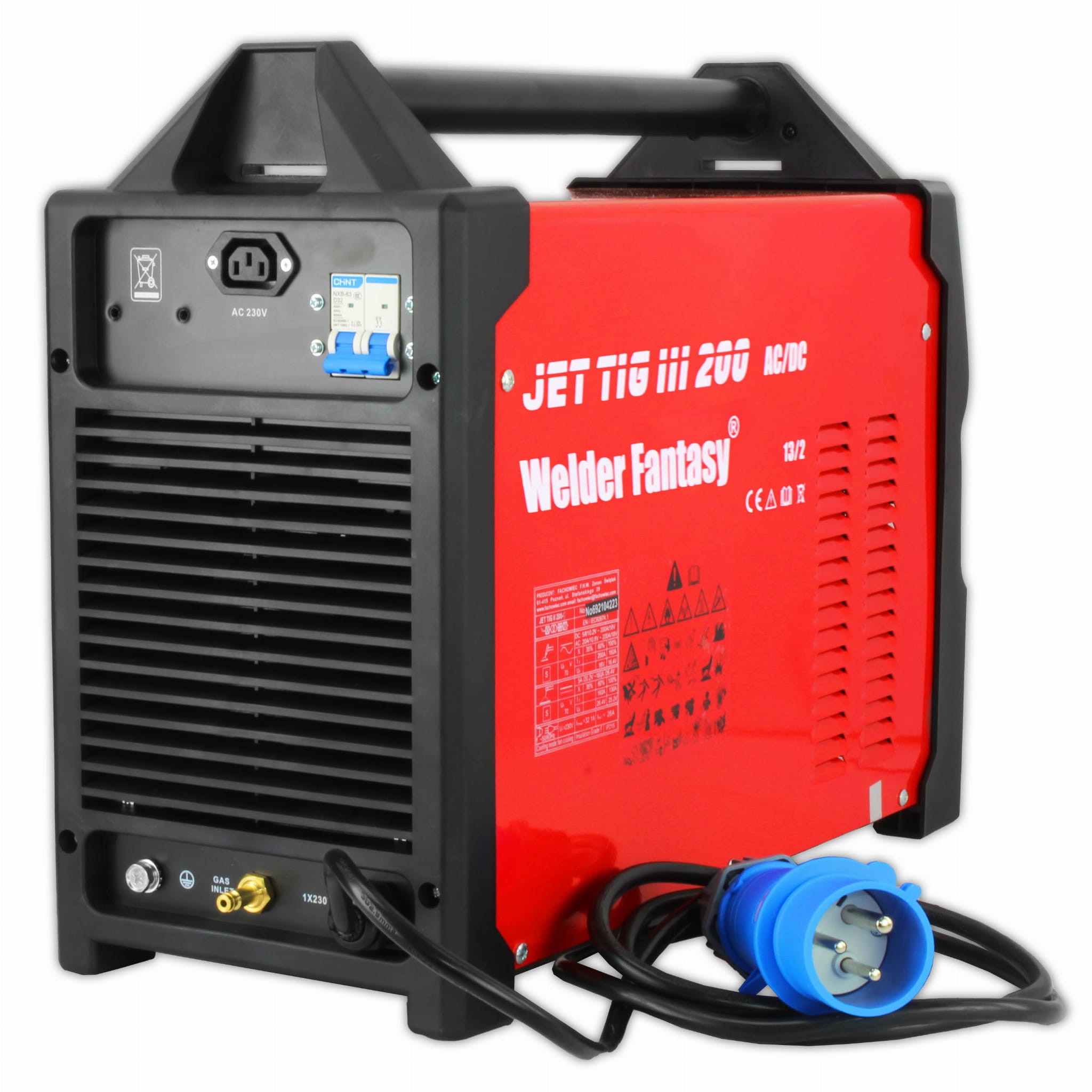

Maschinen, die mit 230 V betrieben werden und mit einem Industriestecker ausgestattet sind. Sie verfügen über ein PFC-Modul (Power Factor Correction), das eine erhebliche Reduzierung der Verluste in Industrieleitungen ermöglicht.

VOLLSTÄNDIGE PARAMETERKONTROLLE - Möglichkeit der manuellen Parametereinstellung, einschließlich Impulsparameter: Gasfluss vor und nach dem Schweißen, Balance, Spitzenstrom, Frequenz, Basisstrom, Abfallzeit usw.

TECHNISCHE DATEN:

• Versorgungsspannung:  1~230V 50Hz
• Leistungsaufnahme WIG / E-Hand:  6 kVA
• Schutz, verzögert, min.:  20A, Typ C
• Isolationsklasse:  F.
• Gehäuseschutzart :  IP21
• Abmessungen:  575 * 230 * 435 mm
• Gewicht:  27 kg
• WIG-DC-Schweißstrombereich:  3-200 A
• WIG AC-Schweißstrombereich:  5-200 A
• WIG-Wirkungsgrad 60 %:  200 A.
• WIG-Wirkungsgrad 100 %:  160 A.
• Wellenform:  rechteckig, trapezförmig, dreieckig, sinusförmig
• Wechselstromfrequenzregelung:  20 250 Hz
• Strombilanz im AC-Modus:  5 % -90 %
• Gasstart / Stopp AC / DC-Modus:  0-25 / 0-50 Sek
• Start- / Stoppstrom DC-Modus:  5-200 / 3-200 A
• Start / Stoppstrom AC-Modus:  5-200A
• Anstiegs- / Abfallzeit AC / DC-Modus:  0-25 s / 0-25 s
• Pulsbasis AC/DC:  3-100%
• Pulsdauer AC/DC:  5% -95%
• Erweiterte AC-Mischstromfrequenz:  0,1-10 Hz
• Pulsstromfrequenz Standard DC:  0,1-500 Hz
• AC Rechteckimpulsfrequenz:  0,1-250 Hz
• WIG-Lichtbogen-Zündfunktion:  HF (Ionisator) / LIFT
• Leerlaufspannung MMA / VRD MMA:  70 / 21V
• Schweißstrombereich MMA DC+ / DC-:  20 160 A
• MMA-Wirkungsgrad 60 %:  160 A.
• 100 % MMA-Effizienz:  130 A.
• LICHTBOGENKRAFT:  0-100%
• HEISSSTARTZEIT:  0-2 Sek
• HOT START STÄRKE:  0-100 %
• Schneidstrombereich:  20-50 A
• PLASMA-Wirkungsgrad 60 %:  50 A.
• PLASMA-Wirkungsgrad 100 %:  40 A.
• Schnittstärke:  12 mm
• Luftverbrauch:  150-300 l/min

IGBT-TECHNOLOGIE

Moderne Technologie basierend auf Bipolartransistoren mit isoliertem Gate. Er kombiniert die einfache Ansteuerbarkeit von Feldeffekttransistoren mit einer hohen Durchbruchspannung und der Schaltgeschwindigkeit von Bipolartransistoren. Der Einsatz der IGBT-Technologie verlängert den zuverlässigen Betrieb von Schweißgeräten erheblich.

SICHERHEITSSTUFE

IP definiert den Grad, bis zu dem das Gerät widerstandsfähig gegen das Eindringen von Feststoffen und Wasserverunreinigungen ist. IP21 bedeutet, dass das Gerät für den Betrieb in geschlossenen Räumen geeignet ist.

GUT

Ein Verfahren mit umhüllter Elektrode, das aus einem Metallkern besteht, der mit einem Mantel umhüllt ist. Der Schweißer führt die Elektrode beim Aufschmelzen auf das Werkstück zu, um den Lichtbogen auf einer konstanten Länge zu halten. Das Gerät ermöglicht das Schweißen mit allen Arten von Elektroden, zB basisch, zellulose-, rutil- oder sauer.

VERGLEICHEN

VRD-Funktion (Voltage Reduction Device) im MMA-Modus verfügbar. Erhöht die Sicherheit und reduziert das Risiko eines Stromschlags.

LICHTBOGENKRAFT

Lichtbogenstabilisierungsfunktion, indem der Spannungswert des Schweißlichtbogens unabhängig von seiner Länge beibehalten und die Kontrolle der Spritzermenge erleichtert wird.

HEISSER START

Wenn der Lichtbogen gezündet wird, wird der Schweißstrom vorübergehend erhöht, um das Material und die Elektrode an der Kontaktstelle zu erwärmen und den Einbrand und die Schweißfläche in der Anfangsphase des Schweißens richtig zu formen.

GERÄT ZUR VERWENDUNG VON METHODEN ZUGELASSEN:

• WIG-DC-Lift-Arc  - Im WIG-Lift-Arc-Modus wird der Lichtbogen gezündet, wenn die Elektrode das Werkstück berührt. Im WIG-DC-Modus ist der Strom konstant.
• WIG DC HF  - Um die Möglichkeit einer Verunreinigung der Schweißnaht mit Wolfram vollständig auszuschließen.
• WIG DC PULS Lift-Arc  - der Lichtbogen wird durch Kontakt der Elektrode mit dem zu schweißenden Material gezündet, die Impulsfunktion ermöglicht das Schweißen dünner Elemente durch periodisches Ändern der Stromstärke.
• WIG DC PULS HF  - berührungslose HF-Zündung mit einem Ionisator im WIG DC PULS-Modus.
• WIG AC Lift-Arc  - eine Funktion, die das Schweißen von Aluminium durch die Verwendung von Wechselstrom ermöglicht, der die kathodische Reinigungsfunktion beim Schweißen von Aluminium ausführt.
• WIG AC HF  - eine analoge Funktion, die das Schweißen von Aluminium mit Wechselstrom ermöglicht, die Zündung erfolgt berührungslos durch den vom Ionisator erzeugten Hochfrequenzstrom.
• WIG AC PULS Lift-Arc  - Schweißen in diesem Modus ist eine Kombination aus Wechselstrom und Impuls, die das Schweißen von sehr dünnen Aluminiumelementen ermöglicht.
• TIG AC PULS HF  - eine Funktion, die das Schweißen von dünnen Elementen aus Aluminium ermöglicht. Berührungslose Zündung durch Verwendung eines Ionisators.
• WIG AC + DC  - Schweißen mit gemischtem Strom ist besonders nützlich beim Verbinden von Elementen unterschiedlicher Dicke. Außerdem reduziert es die Geräuschemissionen im Vergleich zum Wechselstromschweißen.
• PLASMA CUT  - eine Funktion, die das Schneiden von elektrisch leitfähigen Elementen aus Kohlenstoff- und legierten Stählen, Aluminium und seinen Legierungen, Messing, Kupfer und Gusseisen ermöglicht
• MMA DC +  - Der Lichtbogen wird gezündet, indem die Spitze der Elektrode das Werkstück berührt. MMA DC+ bedeutet Schweißen mit positiver Polarität – es entsteht mehr Wärme im Material und weniger Wärme in der Elektrode.
• MMA DC-  - Der Unterschied zwischen MMA DC + besteht darin, dass die Polarität im MMA DC - Modus negativ ist, sodass die Wärmeverteilung entgegengesetzt ist - mehr Wärme wird an der Elektrode und weniger im geschweißten Material freigesetzt.
• MMA VRD DC +  - Die Funktion schaltet den Schweißstrom aus und ein, wenn der Widerstand zwischen den Elektrodenspitzen und dem geschweißten Element während des Schweißens gemessen wird.
• MMA VRD DC-  - verfügbar im MMA DC-Modus - Die VRD-Funktion (Voltage Reduction Device) funktioniert genauso wie MMA VRD DC +, der Unterschied ist die negative Polarität.

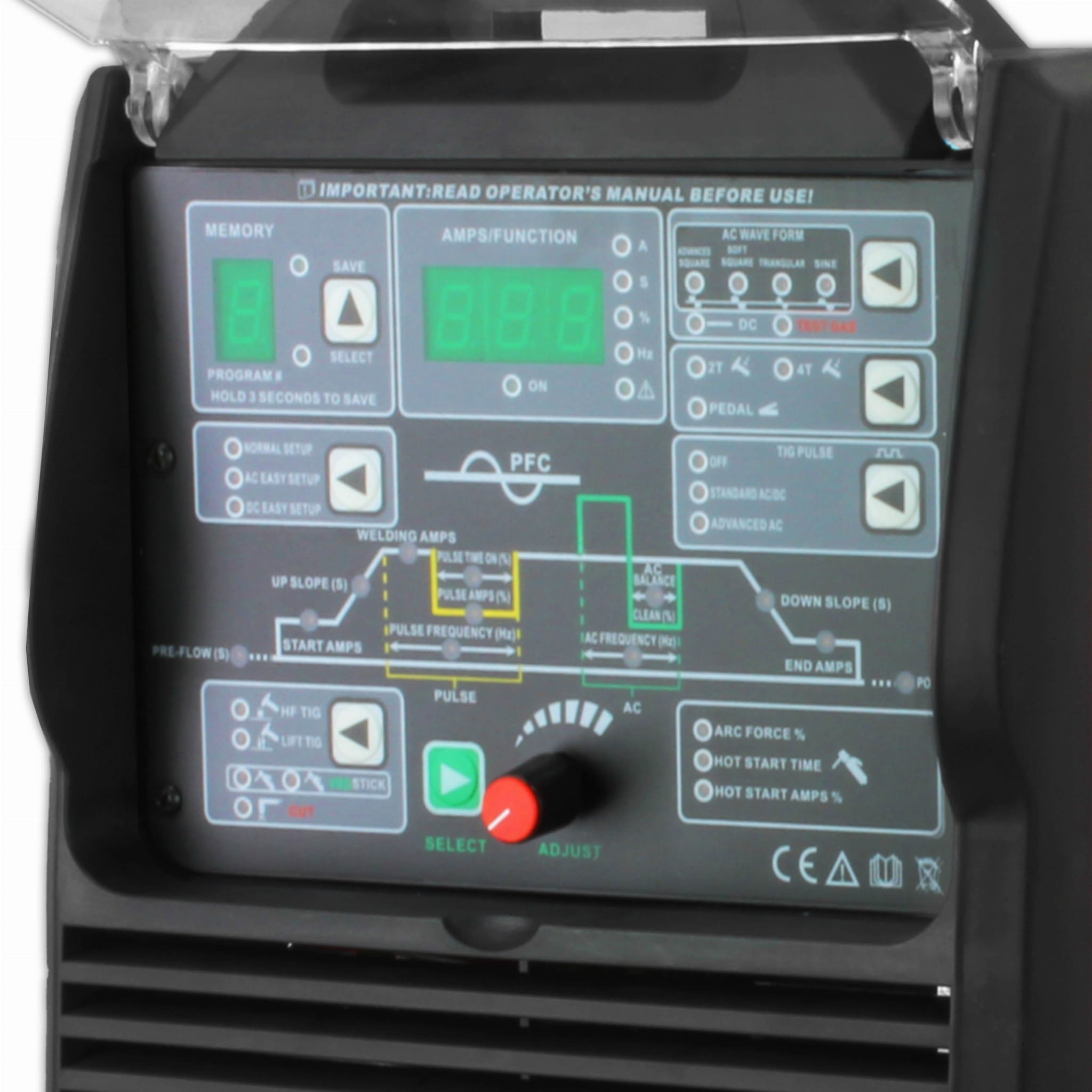

PANELFUNKTIONEN:

Benutzerprogrammierte Werkseinstellungen für Aluminium- und Stahlschweißen (60 Speicherkanäle). Wählbare Wellenform:

• ADVANCED SQUARE  - Rechteckwellenform des Wechselstroms ermöglicht das Schweißen von Aluminium mit Magnesiumzusatz
• SOFT SQUARE  - eine trapezförmige AC-Wellenform wird zum Schweißen von Aluminium mit Silizium verwendet
• DREIECKIG  - Die Einstellung der dreieckigen Stromwellenform ist optimal zum Schweißen dünner Elemente, einschließlich eloxiertem Aluminium
• SINE  – sinusförmige Wellenform wird zum Schweißen von 99,999 % reinem Aluminium empfohlen.

HF  - das Gerät ist mit einem Ionisator ausgestattet, der eine berührungslose Kontrolle des Schweißlichtbogens ermöglicht.

STANDARD AC / DC  - die Pulsstromfunktion, wird hauptsächlich beim Schweißen von dünnen Elementen (auch 0,1 mm dick), Metallen mit niedrigem Schmelzpunkt, z. B. Blei, oder beim Schweißen in Zwangspositionen verwendet.

Weitere Vorteile des Impulsschweißens sind eine kleinere Wärmeeinflusszone, eine größere Stabilität des Schweißlichtbogens sowie eine größere Einschmelztiefe und ein verbessertes Erscheinungsbild der Schweißfläche.

ADVANCED AC  - Schweißen mit Mischstrom AC DC-. In einem einzigen Zyklus gibt es einen Übergang zwischen AC und DC mit negativer Polarität DC (-). Dieser Zyklus wird während des gesamten Schweißvorgangs wiederholt.

Das Schweißen mit gemischtem Strom ist besonders nützlich, wenn Elemente unterschiedlicher Dicke verbunden werden sollen. Außerdem reduziert es die Geräuschemissionen im Vergleich zum Wechselstromschweißen.

2T / 4T

2T - Durch Drücken des Pistolenauslöseknopfes strömt Gas vor, zündet dann den Lichtbogen und beginnt mit dem Schweißen. Beim Loslassen der Taste erlischt der Lichtbogen und Gas strömt aus.

4T - Durch Drücken und Loslassen der Taste der Schweißpistole wird Gas vorströmen, dann den Lichtbogen zünden und mit dem Schweißen beginnen. Wenn die Taste gedrückt und wieder losgelassen wird, erlischt der Lichtbogen und Gas strömt aus.

FÜR GAS

Einstellung der Schutzgas-Strömungszeit vor dem Schweißen.

POST-GAS

Einstellung der Schutzgasdurchflusszeit nach dem Schweißen.

AUFSTIEGSZEIT

Zeit, in der der Schweißstrom vom Startstrom auf den eingestellten Schweißstromwert ansteigt.

ABFAHRTZEIT

Zeit für den Abfall des Schweißstroms vom eingestellten Wert auf Null oder den Wert des Kraterstroms.

ISOLATIONSKLASSE F

Die Art der verwendeten Isolationsmaterialien, die Auskunft über die maximale Betriebstemperatur des Transformators geben. Wird sie im Dauerbetrieb überschritten, verkürzt sie die Lebensdauer und störungsfreie Betriebszeit des Trafos. Für Klasse F 155 ° C.

KÜHLUNG

Das Gerät verfügt über ein Lüfterkühlsystem, das seine Effizienz deutlich erhöht.
