Welder Fantasy Schweißgerät 3in1 TWINMIG2

WELDER FANTASY TWINMIG2 3in1

Marke:  Welder Fantasy | Schweißverfahren:  MIG, MMA, WIG LIFT | Stromversorgung:  AC 230V/50Hz | Schweißstrom:  200A | Wirkungsgrad:  60 %

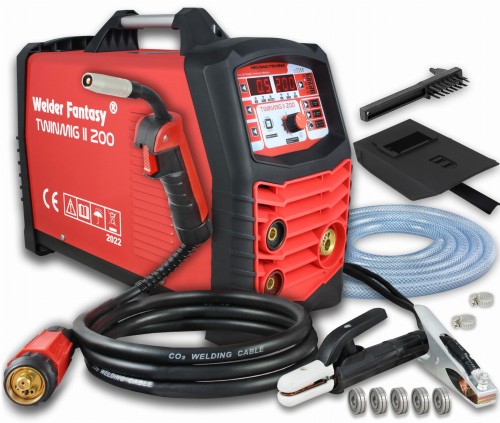

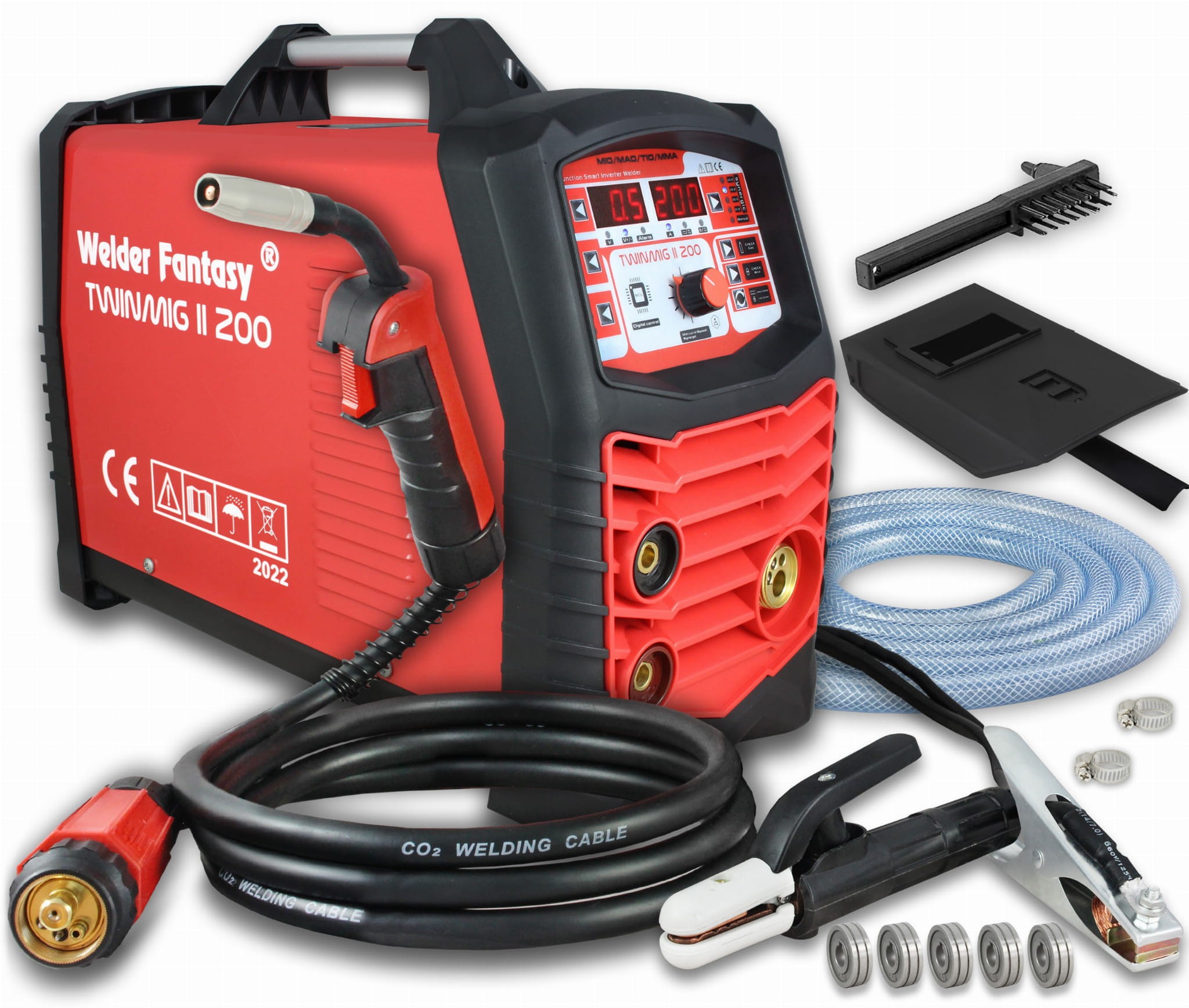

STANDARD AUSRÜSTUNG

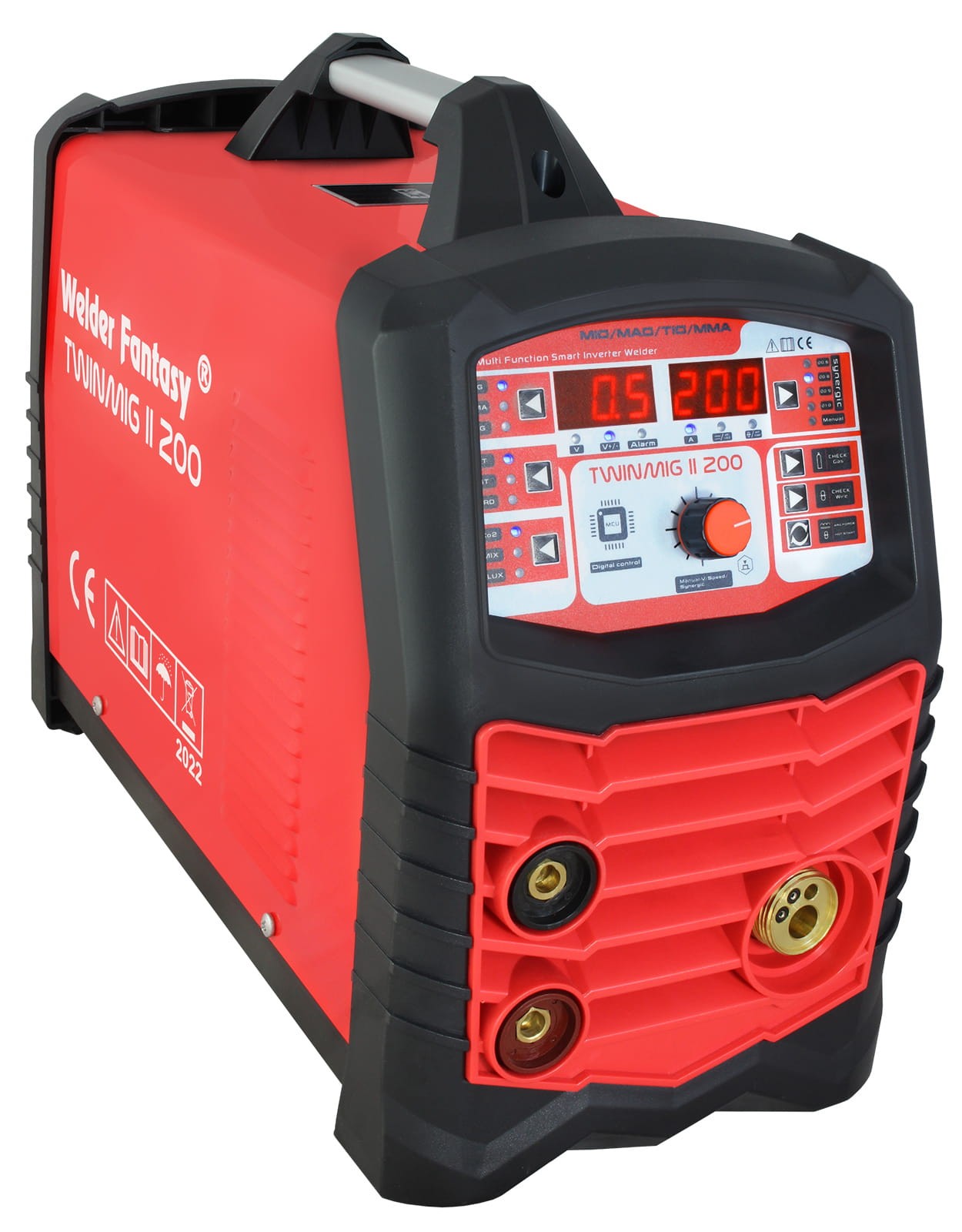

• Welder Fantasy TWINMIG II 200 Schweißmaschine,

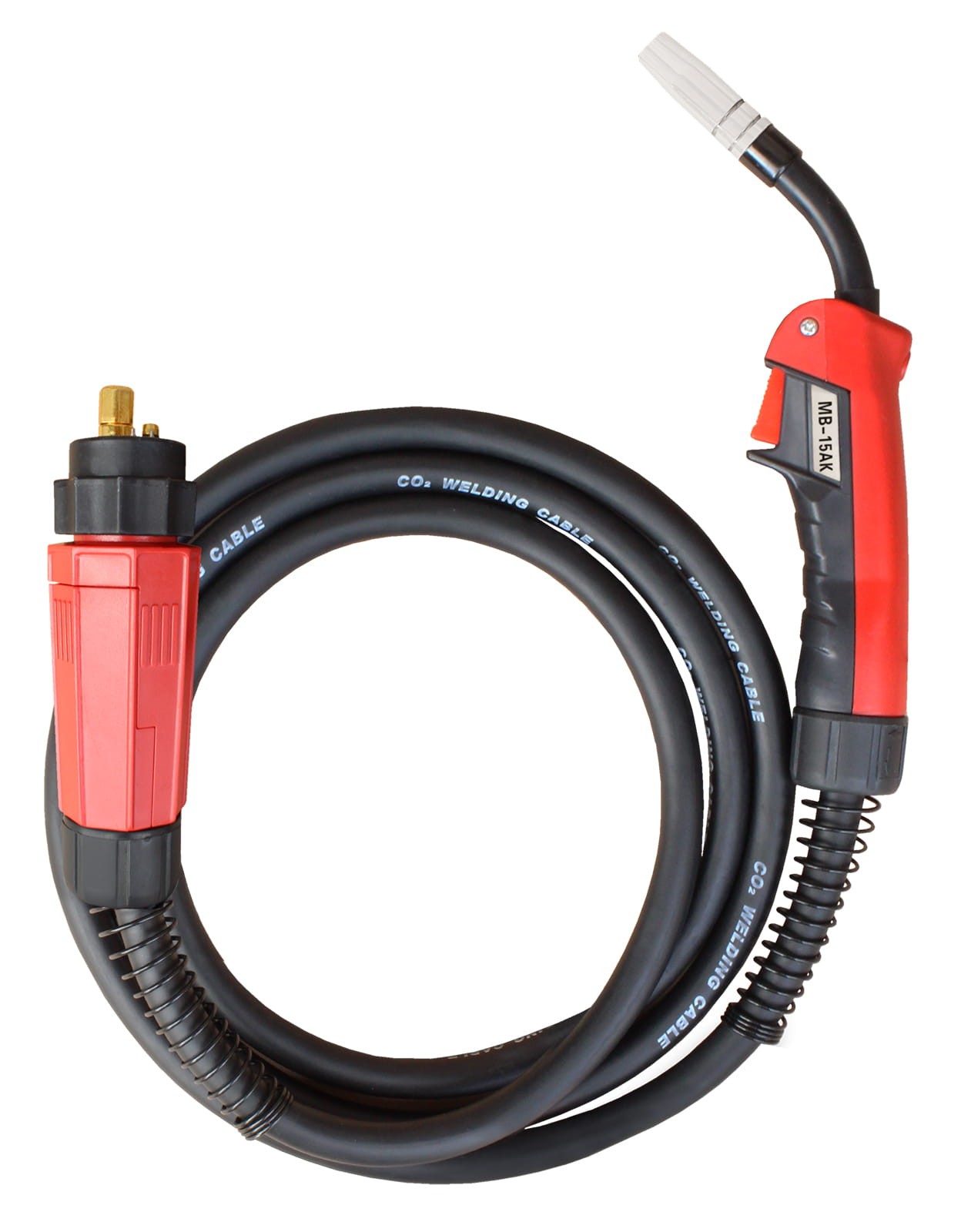

• MB15-3m Griff,

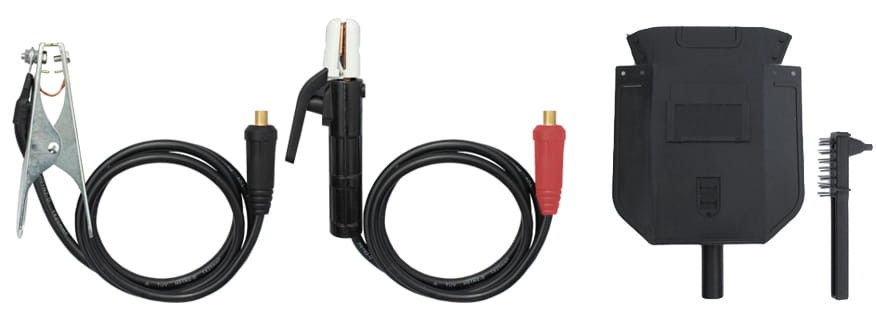

• Massenhalter 4m,
• Elektrodenhalter 4m,
• Rollen für Stahl 0,8-1,0 mm V (im Drahtvorschub),
• Zusatzrollen für Stahl 0,6 - 0,8 mm V, 0,8 - 1,0 mm V,
• Zusatzrolle für Alu 0,8 - 1,0 mm U,
• Zusatzrolle für FLUX 0,8 - 1,0 mm R,
• Bürstenhammer,
• Schweißmaske,
• Gasleitung,
• Bedienungsanleitung und Garantiekarte.

Das Multifunktionsgerät Welder Fantasy TWINMIG2 ist für das manuelle Lichtbogenschweißen in folgenden Verfahren bestimmt:

GMAW (Gas-Metall-Lichtbogenschweißen) - MIG/MAG

Schweißen mit selbstschützendem FCAW-Draht (ohne Schutzgas)

MMA (Manual Metal Arc Welding) umhüllte Elektrode

WIG LIFT (Lichtbogenzündung erfolgt, wenn die Elektrode mit dem geschweißten Element in Kontakt kommt).

Die halbautomatische Schweißmaschine ist das modernste Schweißgerät auf dem Markt, ausgelegt zum Schweißen von Materialien wie: Kohlenstoffstähle, legierte Stähle (rostfrei, säurebeständig) sowie Aluminiumlegierungen. Eine richtig gewählte Schweißinduktivität trägt dazu bei, die Menge an Spritzern zu reduzieren.

Das intuitive, einfach zu bedienende Bedienfeld ermöglicht Ihnen die schnelle Einstellung aller wichtigen Schweißparameter. Dank synergetischer Einstellungen ist es möglich, Schweißparameter automatisch auszuwählen.

Das Gerät verfügt über eine stufenlose Spannungs- und Schweißstromregelung und ist mit einem thermischen Überlastschutzsystem zum Schutz vor übermäßiger Erwärmung integrierter Schaltkreise ausgestattet.

Um den Arbeitskomfort zu erhöhen und den Geräuschpegel zu reduzieren, schaltet sich der Lüfter automatisch ein, anstatt kontinuierlich zu laufen, wenn das Gerät eingeschaltet wird.

Dank Umpolkabel ist Schweißen ohne Schutzgas möglich. Dank der verwendeten IGBT-Transistoren hat das Gerät einen Wirkungsgrad von 60 % und zeichnet sich durch geringes Gewicht und störungsfreien Betrieb aus.

TECHNISCHE DATEN:

• Versorgungsspannung [V]: 1~230
• Aktuelle Frequenz [Hz]:  50/60
• Leistungsaufnahme [kVA]:  7
• Verzögerter Schutz min. [A] :20
• Isolationsklasse:  F
• Gehäuseschutzart:  IP21S
• Abmessungen [mm]:  500x215x340
• Gewicht [kg]:  9,3
• Nennausgangsspannung [V]:  15,3-27
• Schweißstrombereich [A]:  25-200
• Einschaltdauer bei Umgebungstemperatur:  40°C % [A] 60% / 200 100% / 130
• Schweißdrahtdurchmesser:  0,6 / 0,8 / 0,9 / 1,0
• Ausgangsspannungseinstellung:  glatt
• Induktivitätseinstellung:  glatt
• Schweißstrombereich [A]:  20-200
• Schweißstrombereich [A]:  26-20

IGBT-TECHNOLOGIE

Moderne Technologie basierend auf Bipolartransistoren mit isoliertem Gate. Es kombiniert die einfache Steuerung von Feldeffekttransistoren mit der hohen Durchbruchspannung und Schaltgeschwindigkeit von Bipolartransistoren. Der Einsatz der IGBT-Technologie verlängert den zuverlässigen Betrieb von Schweißgeräten erheblich.

ÜBERHITZUNGSSCHUTZ

Das IGBT-Modul ist durch eine Schutzeinrichtung gegen Überhitzung geschützt, die den Schweißstromkreis des Geräts abschaltet. Nach einigen Minuten kühlt das Schweißgerät auf eine Temperatur ab, die einen automatischen Neustart ermöglicht.

Trennen Sie während dieser Zeit nicht die Stromversorgung, da der ständig laufende Lüfter die internen Kühlkörper des Geräts kühlt, um die Temperatur schneller zu senken.

Denken Sie nach dem Neustart daran, die Schweißparameter zu begrenzen, um den Dauerbetrieb des Geräts fortzusetzen.

ARBEITSZYKLUS

Die Einschaltdauer basiert auf einem 10-Minuten-Zeitraum. Eine Einschaltdauer von 60 % bedeutet, dass nach 6 Minuten Betrieb eine 4-minütige Pause erforderlich ist. 100 % Einschaltdauer bedeutet, dass das Gerät kontinuierlich ohne Unterbrechung arbeiten kann.

SICHERHEITSSTUFE

IP definiert den Grad, in dem das Gerät gegen das Eindringen von Feststoffen und Wasserverunreinigungen beständig ist. IP21S bedeutet, dass das Gerät für den Betrieb in geschlossenen Räumen geeignet ist

MIG/MAG

Das Lichtbogenschweißen in Gasschilden ist eines der am häufigsten verwendeten Verfahren zur Herstellung von Schweißkonstruktionen. Das halbautomatische Schweißverfahren besteht darin, die Kanten des geschweißten Objekts und das abschmelzende Elektrodenmaterial mit der Hitze eines Lichtbogens zu verschmelzen, der zwischen der Elektrode in Form eines Massivdrahts und dem geschweißten Teil in einem inerten oder aktiven Schutzgas glüht .

FCAW - SCHWEISSEN OHNE GAS

Dank der Polaritätsumkehrfunktion ist es möglich, ohne Schutzgas mit selbstschützendem FCAW-Draht zu schweißen. Es ist ein Verfahren, das einen selbstschützenden Fülldraht zum Schweißen (in allen Positionen) von Stählen mit normaler und erhöhter Festigkeit verwendet, die 510 MPa nicht überschreiten.

MMA DC+

Der Lichtbogen wird gezündet, indem die Spitze der Elektrode das Werkstück berührt. MMA DC+ bedeutet Schweißen mit positiver Polarität – es entsteht mehr Wärme im Material und weniger in der Elektrode.

MMA DC

Der Unterschied zwischen MMA DC+ besteht darin, dass die Polarität im MMA DC-Modus negativ ist, sodass die Wärmeverteilung umgekehrt wird – es wird mehr Wärme an der Elektrode und weniger im Werkstück erzeugt.

LICHTBOGENKRAFT

Verlängerung oder Verkürzung des Lichtbogens je nach Abstand zwischen Elektrode und zu schweißendem Material. Ermöglicht die Anpassung der Dynamik des Schweißlichtbogens. Die Verkürzung der Lichtbogenlänge geht mit einer Erhöhung des Schweißstroms einher, wodurch der Lichtbogen stabilisiert wird.

HEISSER START

Die Funktion soll ein Festkleben der Elektrode am Material verhindern und ist eine große Hilfe beim Zünden des Lichtbogens. Es funktioniert, wenn der Lichtbogen gezündet wird, wodurch der Schweißstrom vorübergehend über den vom Schweißer eingestellten Wert ansteigt.

VRD

Die VRD-Funktion senkt die Leerlaufspannung. Der korrekte Spannungswert wird erst kurz vor dem Zünden des Lichtbogens wiederhergestellt. Dadurch wird das Risiko eines Stromschlags minimiert, in einigen Fällen kann es jedoch das Zünden des Lichtbogens erschweren.

INDUKTIONSEINSTELLUNG

Mit der Induktivitätseinstellung können Sie die Lichtbogeneigenschaften in Abhängigkeit von der Dicke des geschweißten Elements und der Schweißmethode und -bedingungen optimieren. Die Funktion ist beim MIG/MAG-Schweißen von dünnen Elementen nützlich, um deren Durchbrennen zu verhindern, und beim Lötschweißen von verzinkten Elementen.

Die Änderung des Induktivitätswertes reduziert auch die Menge an Schweißspritzern beim Schweißen in einem CO2-Schild. Je höher der Wert der Induktivität (+), desto weniger Spritzer, wenn der Wert negativ (-) ist, desto mehr Spritzer. Die optimale Einstellung des Induktivitätswertes hängt von mehreren Faktoren ab und kann von den Standardempfehlungen abweichen, daher sollte sie experimentell bei Schweißversuchen ausgewählt werden.

SYNERGIE

MIG/MAG-Schweißen mit synergetischen Einstellungen. Das Gerät wählt die Schweißparameter abhängig von der gewählten Art und Dicke des Materials.

Diese Parameter können vom Benutzer geändert werden, um die Einstellungen an die eigenen Bedürfnisse anzupassen. Viele Programme wurden für das synergetische Schweißen vorbereitet.

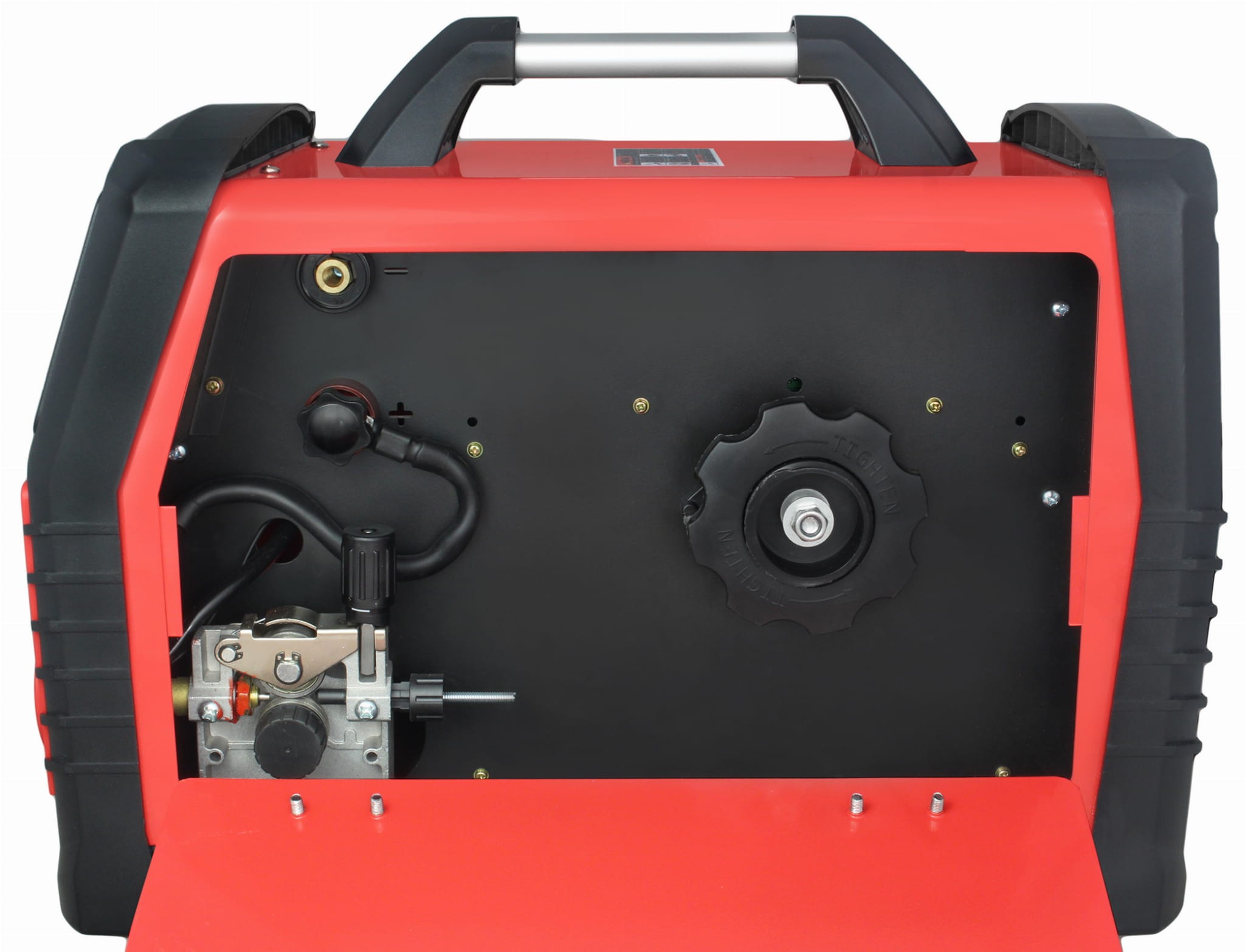

2-ROLLEN-DRAHTVORSCHUB

Professioneller Vorschub aus Aluminium-Druckguss, hat einen leistungsstarken Motor, der einen stabilen Drahtvorschub ohne Verklemmen ermöglicht. Er ist mit 2 Antriebsrollen ausgestattet.

2T/4T

2T - Durch Drücken der Schweißbrennertaste wird das Gas vorströmen gelassen, dann der Lichtbogen gezündet und mit dem Schweißen begonnen. Beim Loslassen der Taste erlischt der Lichtbogen und das Gas strömt.

4T - Durch Drücken und Loslassen des Schweißbrennerknopfes wird das Gas vorströmen gelassen, dann der Lichtbogen gezündet und mit dem Schweißen begonnen. Wenn die Taste gedrückt und wieder losgelassen wird, erlischt der Lichtbogen und das Gas strömt.

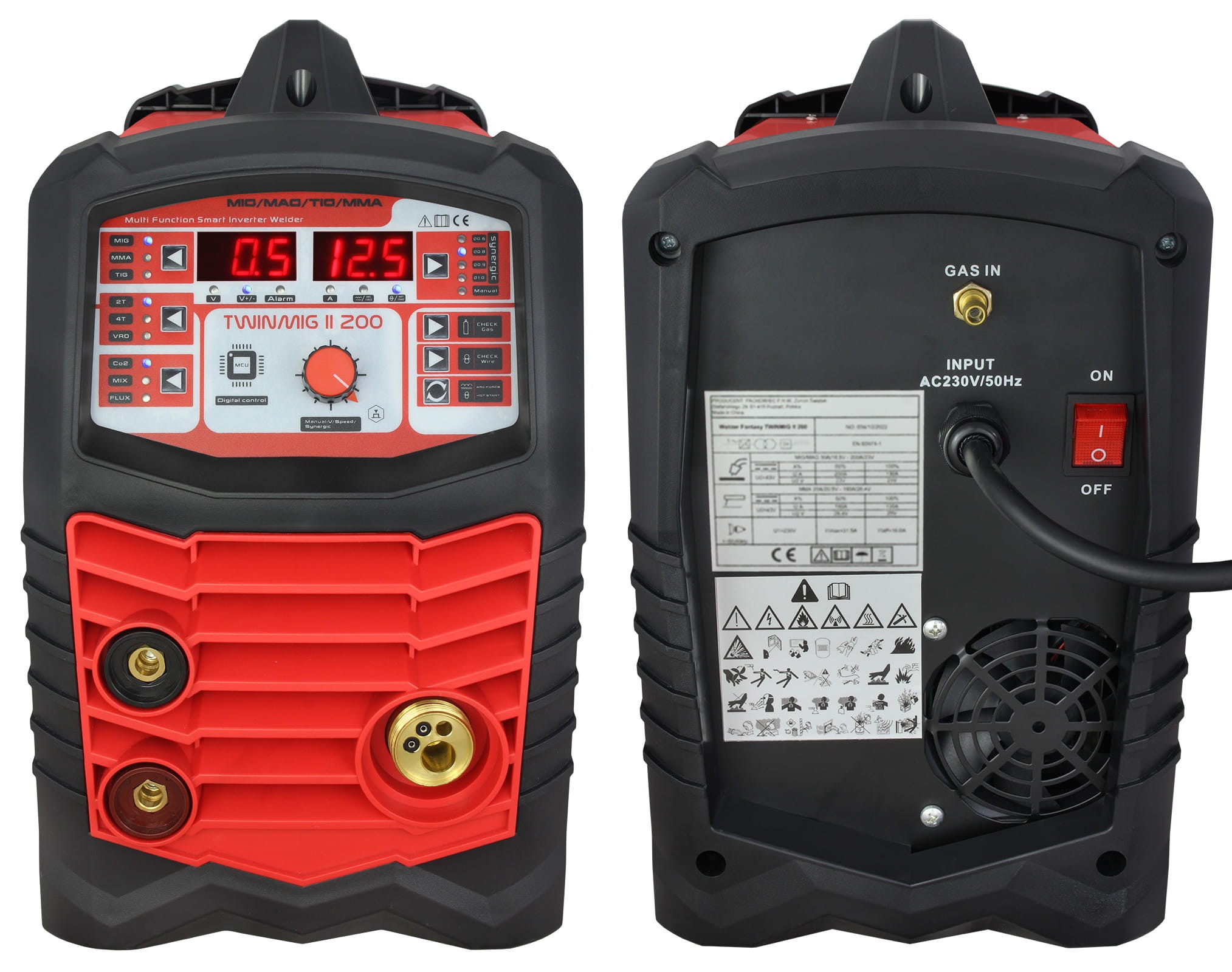

EUROVERBINDER

Standard-Schweißbrenneranschluss, der den Anschluss verschiedener Brennertypen ermöglicht (z. B. vorbereitet für Aluminiumschweißen durch Austausch von Tefloneinsatz und Stromdüse).

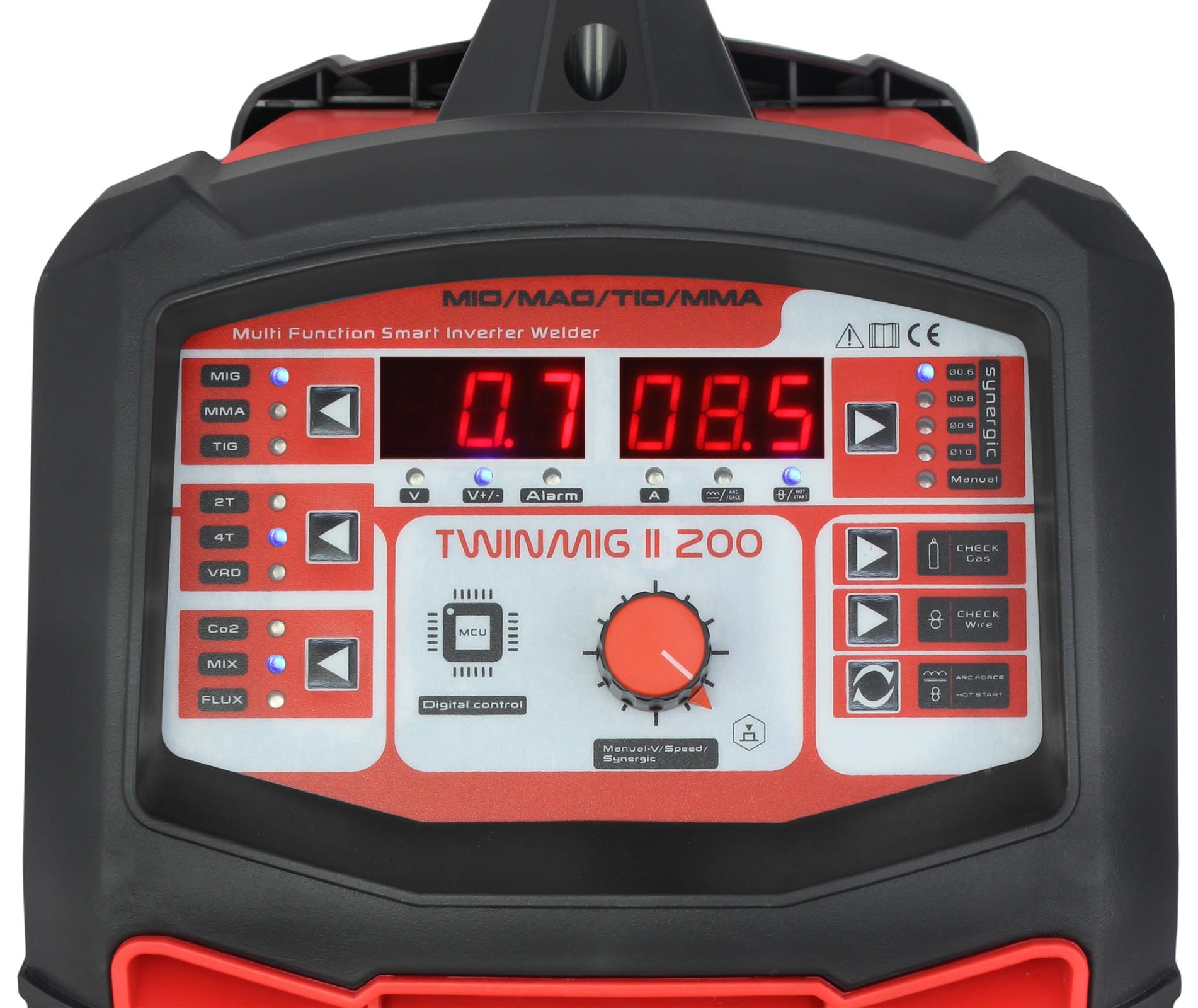

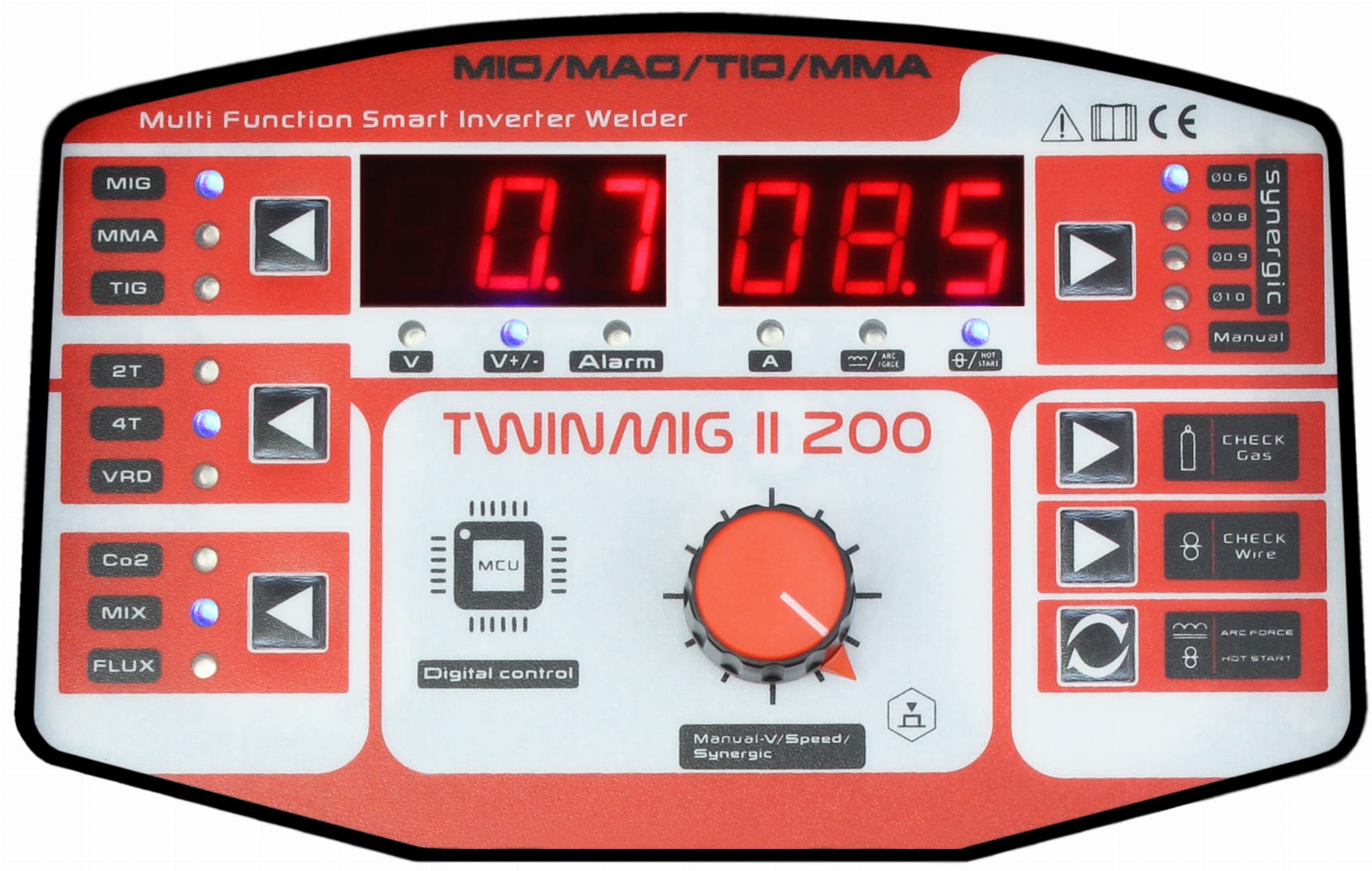

EINFACHE BEDIENUNG, ÜBERSICHTLICHES BEDIENFELD:

Das einfach zu bedienende Bedienfeld ermöglicht eine präzise und reibungslose Einstellung der Parameter. Die Digitalanzeige zeigt den aktuellen Schweißstrom an.

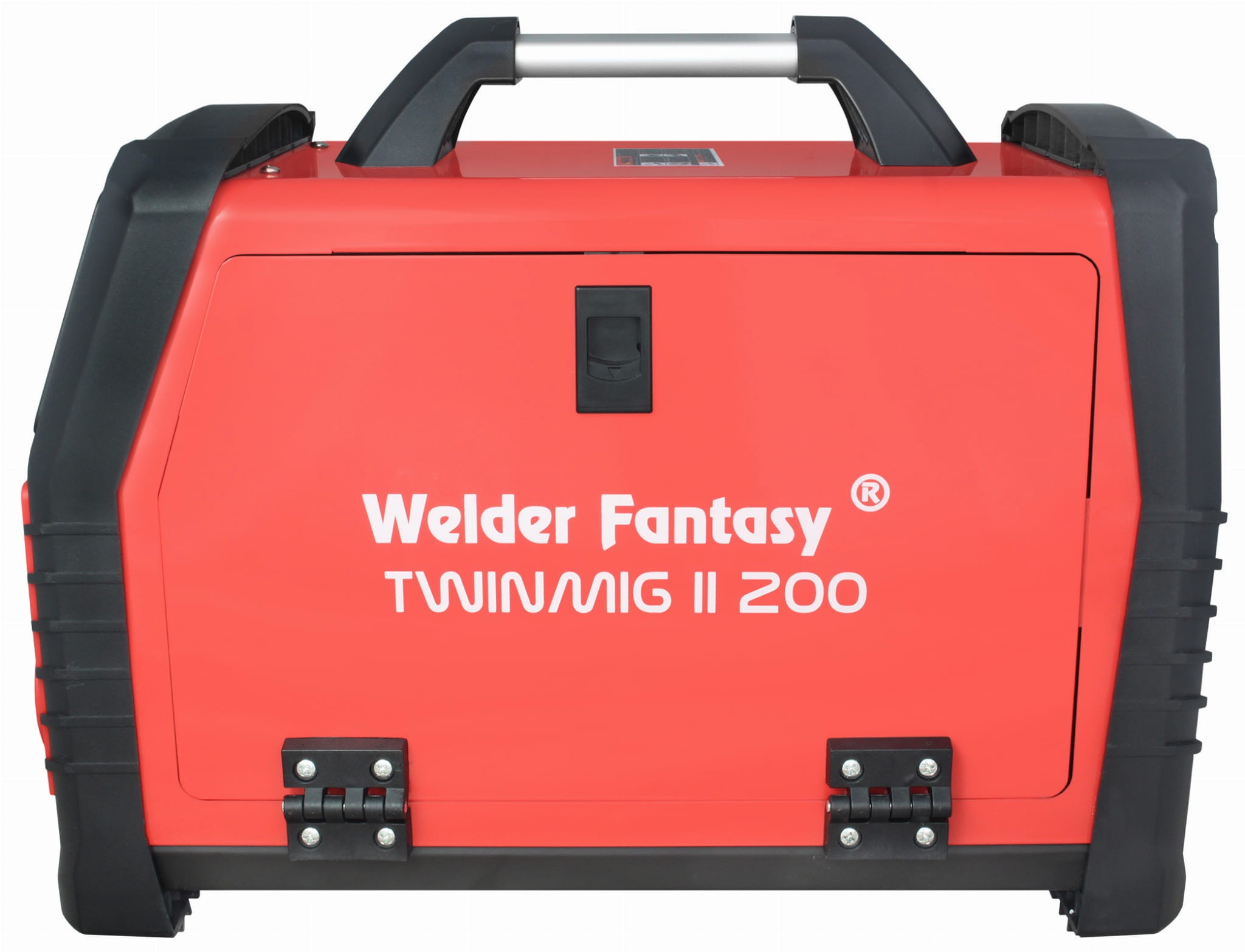

STARKE UND SOLIDE KONSTRUKTION

Das Gehäuse des Geräts besteht aus leichten und haltbaren Verbundwerkstoffen, die gegen alle Arten von mechanischen Beschädigungen beständig sind.

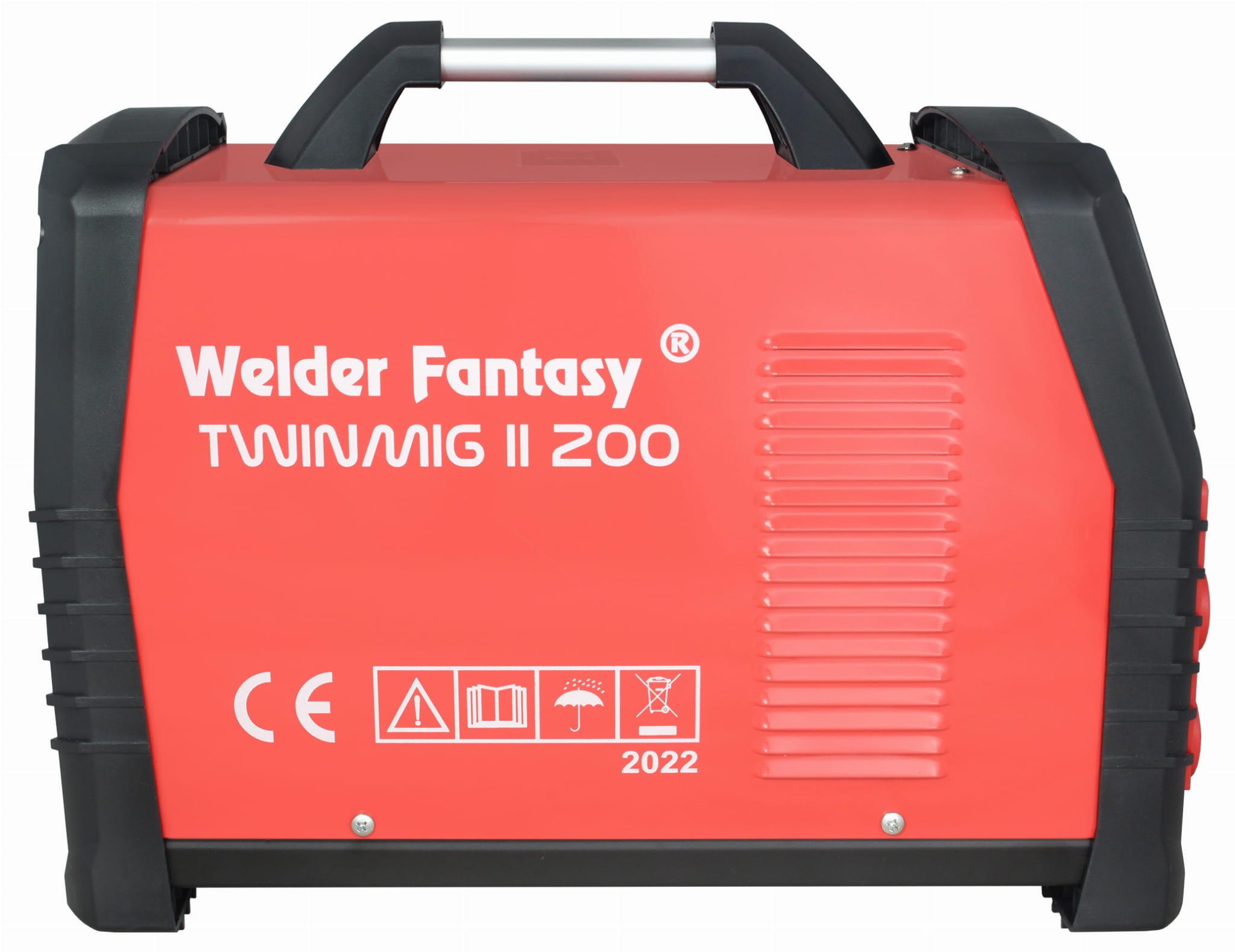

EINFACHER TRANSPORT

Ausstattung des Schweißgerätes mit einem Transportgriff für Komfort beim Arbeitsplatzwechsel.

WIG-DC-LIFT

Schweißen mit einer Wolframelektrode in einem Inertgasschild mit einem Brenner mit einem Gasventil im Griff. Der Lichtbogen wird ähnlich wie beim MMA-Verfahren durch Reiben gezündet.

ISOLATIONSKLASSE F

Art der verwendeten Isoliermaterialien, die Auskunft über die maximale Betriebstemperatur des Transformators geben. Eine Überschreitung im Dauerbetrieb verkürzt die Lebensdauer und die Zeit des störungsfreien Betriebs des Transformators. Für Klasse F 155°C.

KÜHLUNG

Das Gerät verfügt über ein Lüfterkühlsystem, das seine Effizienz deutlich erhöht.
