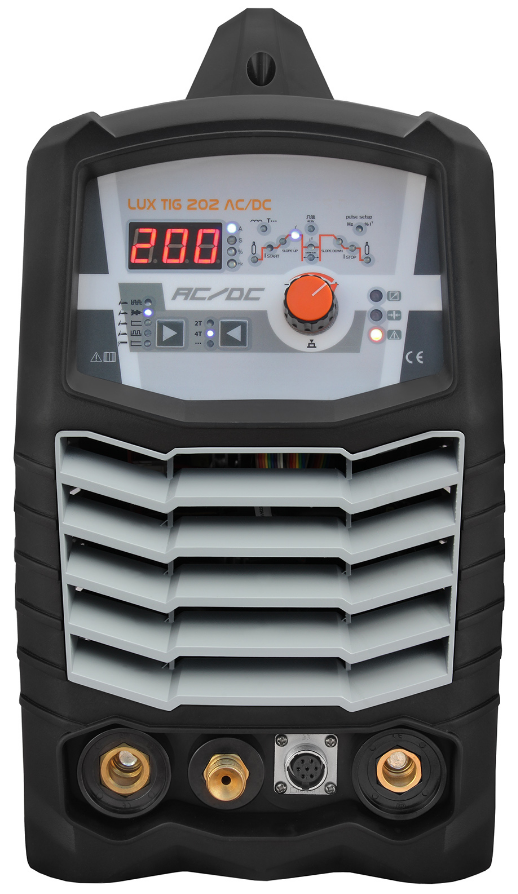

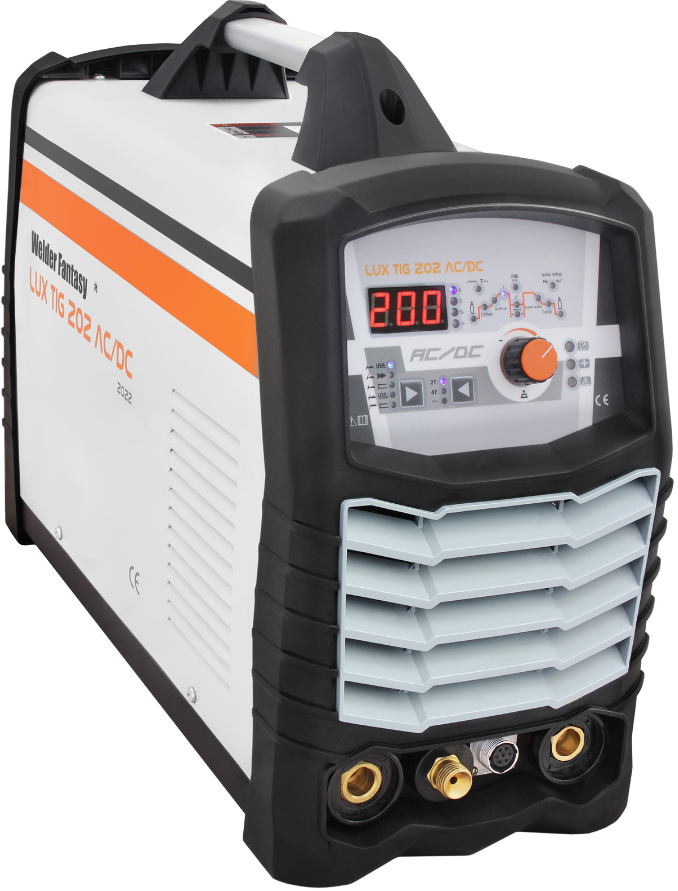

Welder Fantasy TIG LUX 202 AC/DC

WELDER FANTASY WIG LUX WIG 202 AC / DC

| Marke: Schweißer Fantasy | Schweißverfahren: WIG DC, WIG AC, E-Hand | Stromversorgung: AC 230V / 50Hz | Schweißstrom: 200A | Wirkungsgrad: 60% |

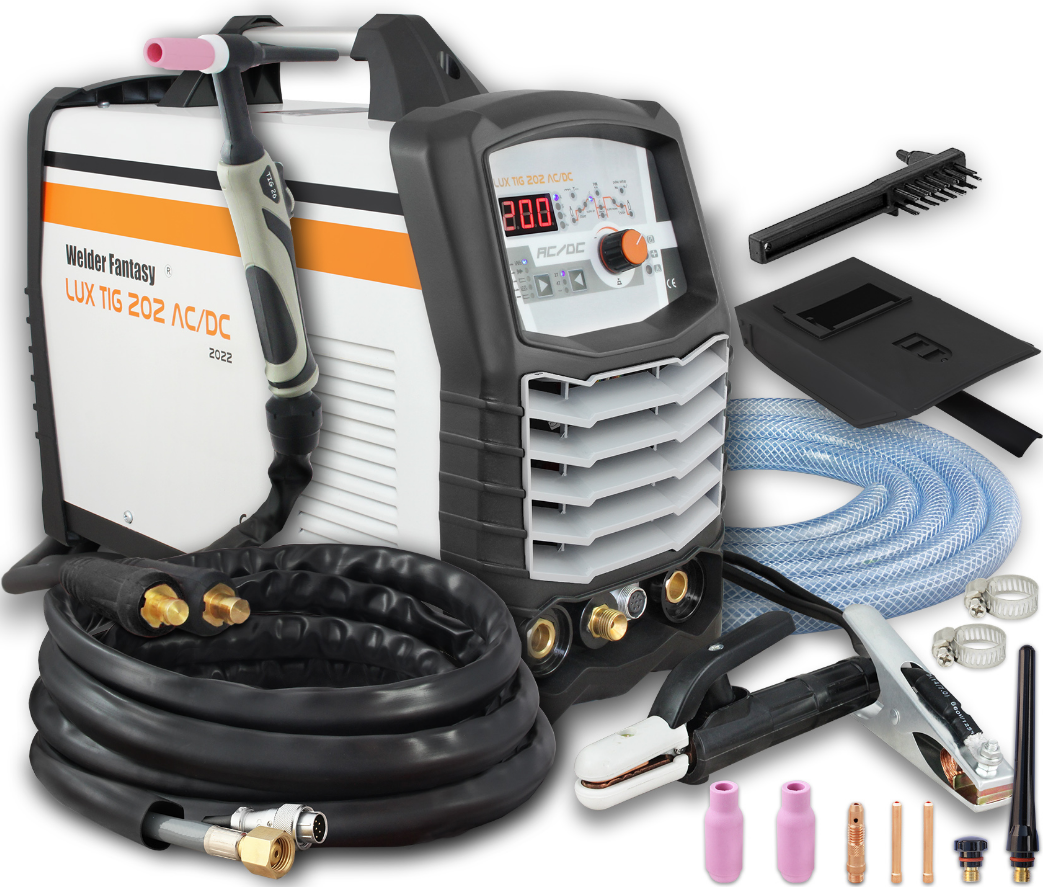

STANDARD AUSRÜSTUNG

• Schweißer Fantasy LUX WIG 202 AC/DC,

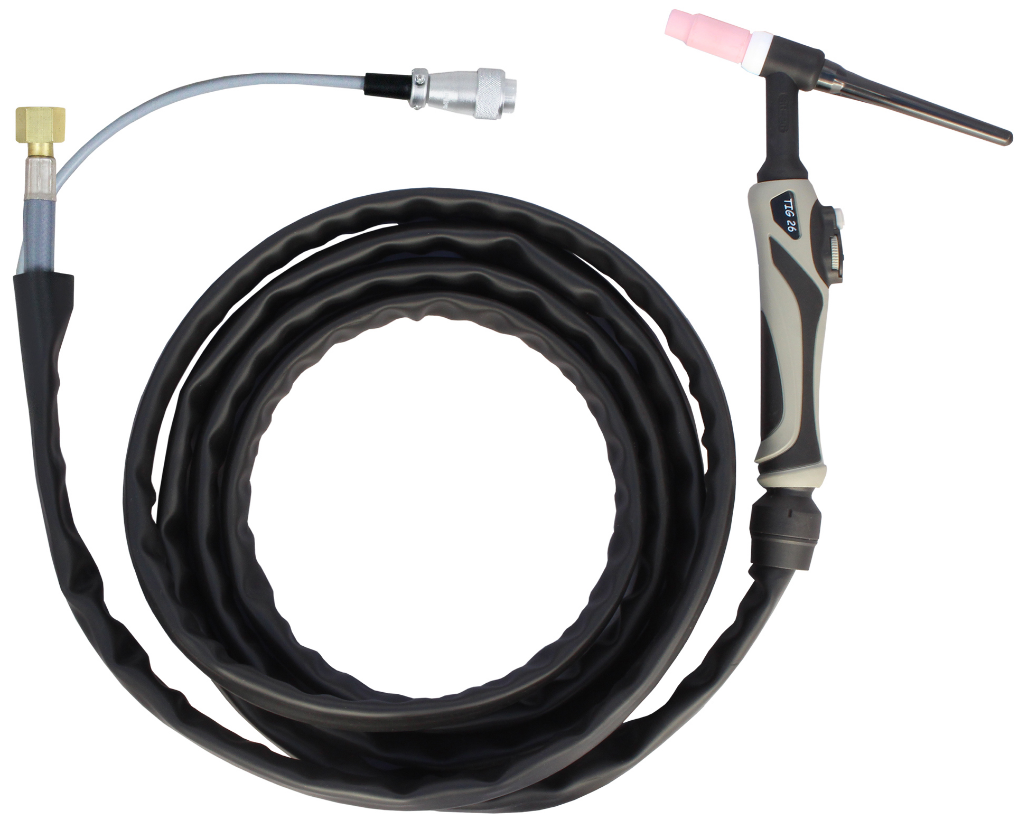

• WIG-Schweißbrenner Typ SRT-26 4m,
• Kabel mit Massehalter 2m,
• Kabel mit Elektrodenhalter 2m,

WELDER FANTASY WIG LUX WIG 202 AC / DC

Mikroprozessorbasierte Schweißquellen auf Basis der IGBT-Technologie, angepasst an das Schweißen:

• Kohlenstoffstähle,
• rostfrei,
• Säureresistent,
• Kupfer
• Messing,
• Magnesium,
• Titan,
• alle Aluminiumlegierungen.

Zuverlässigkeit und ein breites Anwendungsspektrum der Geräte lassen sie auch die anspruchsvollsten Benutzer zufriedenstellen.

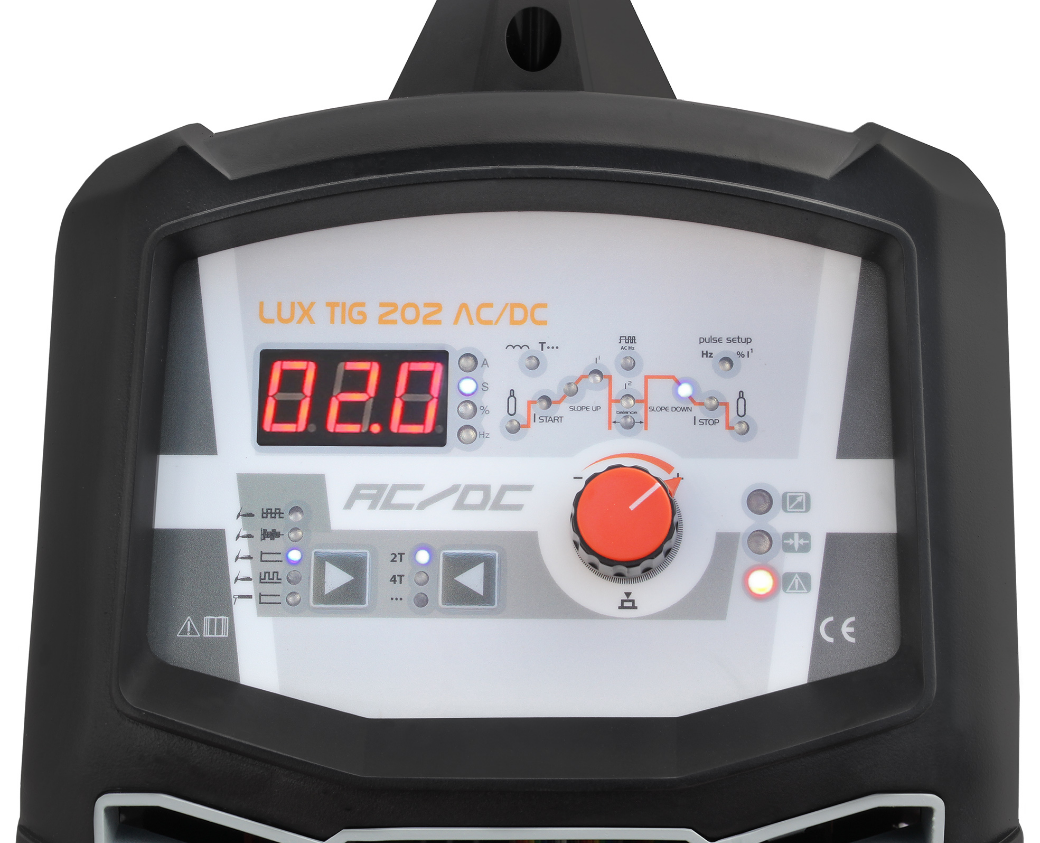

Ein intuitives, einfach zu bedienendes Bedienfeld mit modernen Bedienelementen ermöglicht Ihnen die schnelle Einstellung aller wichtigen Schweißparameter.

Dank des Einsatzes moderner IGBT-Technologie und hochwertiger Komponenten sind die Welder Fantasy LUX TIG 202 AC / DC-Geräte ideal für professionelle Schweißarbeiten in solchen Branchen: Automobil, Metallbau und viele andere.

TECHNISCHE DATEN:

• Versorgungsspannung [V]: 230V ± 10%
• Frequenz [Hz]: 50
• Sicherheit [A]: 20
• Leistungsaufnahme [kVA] WIG: 6,2 / E-Hand: 9,6
• Schweißstrombereich [A] WIG DC 5 - 200 WIG AC 5 - 200
• Wirkungsgrad [%] (bei einer Umgebungstemperatur von 40 °C): 60% 200A 100% 154A
• AC-Wellenform: Rechteckig
• Wechselstromfrequenzbereich [Hz]: 20-250
• Wechselstrombalance [%]: 20-65
• Start- / Endgas im AC / DC-Modus [s]: 0,1-10 / 0,5-15
• Start- / Endstrom im DC-Modus [A]: 5-200
• Start- / Endstrom im AC-Modus [A]: 5-200
• DC-Puls-Basisstrom [A]: 20-200
• Pulsbasis AC-Strom [A]: 20-200
• Pulsstromfrequenz [Hz]: 0,2-200
• Pulsmodulation [%]: 1-99
• Punktschweißzeit [sec]: 0,5-10
• Leerlaufspannung [V]: 56V
• E-Hand- Schweißstrombereich [A] 10-160
• Wirkungsgrad [%] (bei einer Umgebungstemperatur von 40 °C): 60% 160A / 100% 123A
• Leerlaufspannung [V]: 60V
• Isolationsklasse: F.
• Gehäuseschutzklasse : IP21S
• Gewicht [kg]: 10,5
• Abmessungen, Höhe / Breite / Länge [mm]: 420/180/360

IGBT-TECHNOLOGIE

Moderne Technologie basierend auf Bipolartransistoren mit isoliertem Gate. Es kombiniert die einfache Ansteuerung von Feldeffekttransistoren mit einer hohen Durchbruchspannung und der Schaltgeschwindigkeit von Bipolartransistoren. Der Einsatz der IGBT-Technologie erweitert den zuverlässigen Betrieb von Schweißgeräten erheblich.

SICHERHEITSGRAD

IP definiert den Grad, bis zu dem das Gerät gegen das Eindringen von festen und wasserhaltigen Verunreinigungen beständig ist. IP21 bedeutet, dass das Gerät für den Betrieb in geschlossenen Räumen geeignet ist.

MMA

Ein Verfahren mit umhüllter Elektrode, das aus einem Metallkern besteht, der mit einer Hülle bedeckt ist. Der Schweißer führt die Elektrode beim Aufschmelzen auf das Werkstück zu, um den Lichtbogen konstant zu halten. Das Gerät ermöglicht das Schweißen mit allen Arten von Elektroden, z.B. basisch, zellulose, rutil oder sauer.

MMA DC +

Der Lichtbogen wird gezündet, indem die Elektrodenspitze das Werkstück berührt. MMA DC + bedeutet Schweißen mit positiver Polarität – es entsteht mehr Wärme im Material und weniger Wärme in der Elektrode.

E-Hand DC-

Der Unterschied zwischen MMA DC + besteht darin, dass die Polarität im MMA DC - Modus negativ ist, also die Wärmeverteilung entgegengesetzt ist - mehr Wärme wird an der Elektrode abgegeben und weniger Wärme wird im geschweißten Material erzeugt.

WAHL DER ELEKTRODENDICKE

Das Gerät ermöglicht es Ihnen, die Dicke der Elektrode und damit die Form (Abrundung der spitzen Elektrode für eine bessere Elektronenübertragung) zu wählen, eine Funktion für Wechselstrom.

WIG DC HF

Um die Möglichkeit einer Verunreinigung der Schweißnaht mit Wolfram vollständig auszuschließen, wird empfohlen, dass die Elektrode das Werkstück nicht berührt; Dazu wird die berührungslose Lichtbogenzündung unter Verwendung von Hochfrequenzentladungen verwendet, die durch den im Gerät eingebauten Ionisator erzeugt werden.

WIG DC PULS HF

Berührungslose HF-Zündung mit Ionisator im WIG DC PULS-Modus.

WIG AC HF

Eine ähnliche Funktion, die das Schweißen von Aluminium mit Wechselstrom ermöglicht, erfolgt die Zündung berührungslos durch den vom Ionisator erzeugten Hochfrequenzstrom.

WIG AC PULS HF

Eine Funktion, die das Schweißen von dünnwandigen Elementen aus Aluminium ermöglicht. Berührungslose Zündung dank Verwendung eines Ionisators.

WIG-SPOT

Das Gerät ermöglicht die Durchführung von Hilfsheftschweißungen im zeitlich begrenzten Punktschweißmodus im Bereich von 0,5-10 Sekunden.

2T / 4T

• 2T - Durch Drücken des Pistolenauslöseknopfes strömt Gas vor, dann zündet der Lichtbogen und beginnt mit dem Schweißen. Beim Loslassen der Taste erlischt der Lichtbogen und Gas strömt aus.
• 4T - Durch Drücken und Loslassen des Schweißpistolenknopfes strömt Gas vor, zündet dann den Lichtbogen und beginnt mit dem Schweißen. Wird die Taste gedrückt und wieder losgelassen, erlischt der Lichtbogen und das Gas strömt aus.

VORGAS

Einstellung der Schutzgasflusszeit vor dem Schweißen.

POST GAS

Einstellung der Durchflusszeit des Schutzgases nach dem Schweißen.

AUFSTEIGERZEIT

Die Zeit, in der der Schweißstrom vom Startstrom auf den eingestellten Schweißstromwert ansteigt.

ABWÄRTSZEIT

Zeit, bis der Schweißstrom vom eingestellten Wert auf Null oder den Wert des Kraterstroms abfällt.
