Weldman Plasma 60 Plasmaschneiden

WELDMAN PLASMASCHNEIDER 60 PLASMA

| Marke: Weldmann | Stromversorgung: 400 V | Schneidstrom: 60A | Wirkungsgrad: 60 % | max. Schnittstärke: 25mm |

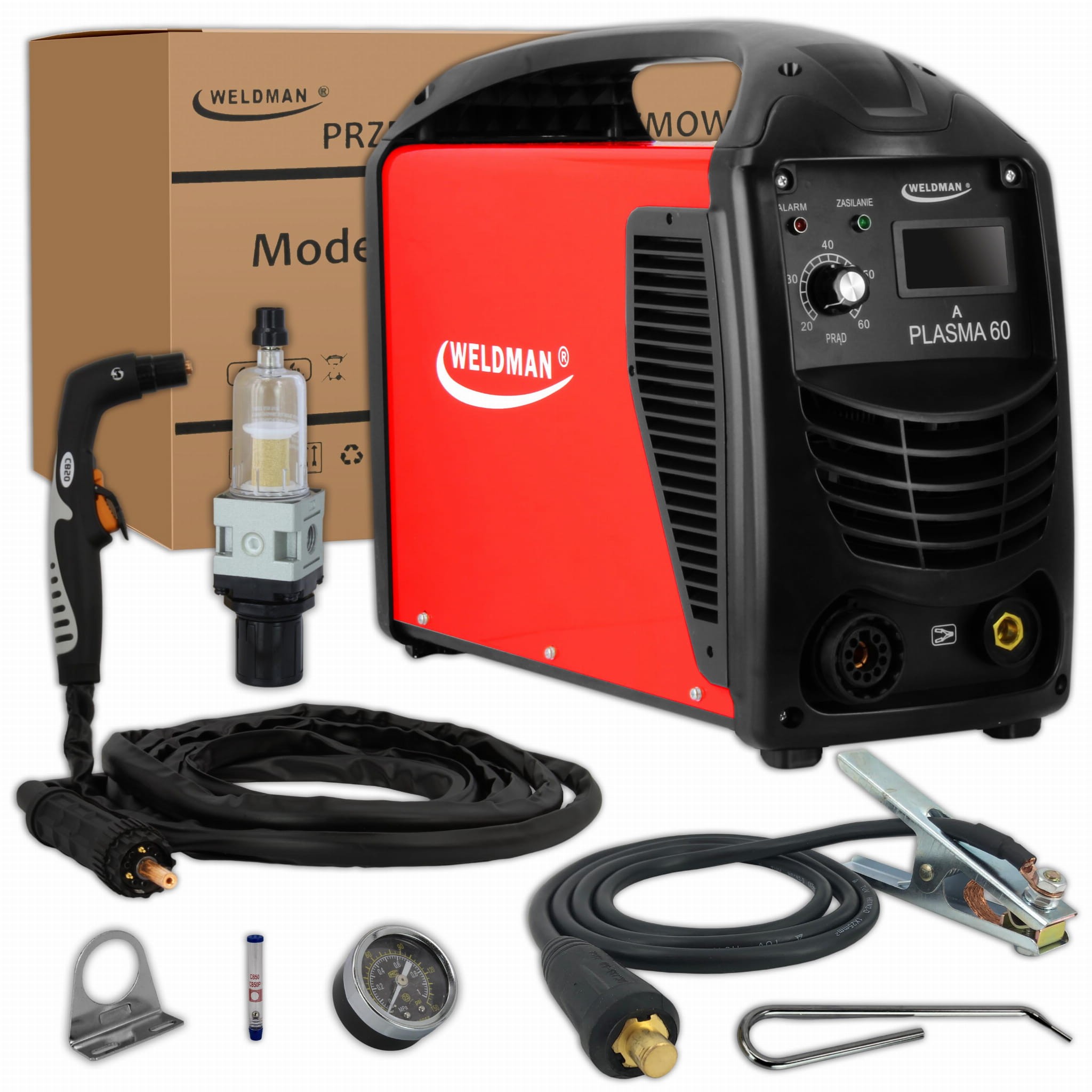

STANDARDAUSSTATTUNG FÜR SCHNEIDER

• Weldman Plasma 60 Plasmaschneider
• 1,6 m Netzkabel ohne Stecker
• 6 m Schneidhalter, Typ CB50, mit Mittelstift
• Erdungskabel 1,6 m mit einer 200-A-Klemme (DX50)
• Filter-Reduzierstück G ¼ ” für Druckluft
• Rotameter zum Einstellen des Luftstroms durch den Griff

Das Gerät, der Inverter-Plasmaschneider PLASMA 60, wurde in moderner Technologie, d.h. MOSFET, entworfen und hergestellt.

Die Aufgabe des Cutters besteht darin, Materialien mit Plasma zu schneiden, was von Hand erledigt wird. Der Inverter-Plasmaschneider PLASMA 60 kann problemlos schneiden, ohne Materialien aus Edelstahl, Kohlenstoffstahl, Gusseisenmaterialien und Kohlenstoffstahl zu verformen, deren Dicke 25 mm nicht überschreitet.

Dieses Produkt ist mit einem übersichtlichen Display ausgestattet, das alle notwendigen Parameter anzeigt. Darüber hinaus verfügt der Inverter-Plasmaschneider PLASMA 60 über eine elektronisch gesteuerte Schneidstromregelung.

Auf dem Panel befinden sich LED-Dioden, die über das Abschalten wegen Überlastung (rote Diode) oder Anschluss an die Stromversorgung (grüne Diode) informieren.

Auf den Schneidlichtbogen trifft ein Hochspannungs- oder Hochfrequenzstromimpuls (HF-Schwinglichtbogen).

Ein sehr großer Vorteil, der von einer breiten Gruppe von Benutzern von Schneideplottern geschätzt wird, ist ihre Kompaktheit. Der Inverter-Plasmaschneider PLASMA 60 zeichnet sich durch ein geringes Gewicht und einen Tragegriff aus, der den Transport erleichtert.

TECHNISCHE DATEN:

• Code: 103 304
• Gerätetyp: PLASMA 60
• Versorgungsspannung [V]: 400
• Leerlaufspannung [V]: 220
• Schneidstrom-Einstellbereich [A]: 20-60
• Wirkungsgrad max bei 40°C EN60974-1: 60A @ 60% 46A @ 100%
• Max. Schnittstärke [mm]: 25
• Luftverbrauch [l/min]: 180
• Druck [bar]: 5-6
• Schutzklasse [IP]: 21S
• Abmessungen [cm]: 54x22x40
• Gewicht [kg]: 18,5

MOSFET-TECHNOLOGIE

Das in der MOSFET-Technologie hergestellte Wechselrichtergerät hat bis zu einem gewissen Grad einen positiven Temperaturkoeffizienten, was bedeutet, dass ein stärker belasteter (erwärmter) Transistor den Strom selbst irgendwie begrenzt. Der Einsatz der MOSFET-Technologie verlängert den zuverlässigen Betrieb von Schweißgeräten erheblich.

Bewährte temperaturstabile Transistoren reduzieren elektromagnetische Störungen, die sich auf das Verhältnis auswirken und Leistungsverluste minimieren und die Effizienz des Geräts erhöhen.

SICHERHEITSSTUFE

Der IP definiert den Grad, bis zu dem das Gerät gegen in das Gerät eindringende Feststoff- und Wasserverunreinigungen beständig ist. IP21S bedeutet, dass das Gerät für den Betrieb in engen Räumen geeignet ist und nicht für den Einsatz bei Regen und Schnee geeignet ist.

SCHUTZ VOR ÜBERHITZUNG

Die Quelle ist mit einem thermischen Überlastschutz ausgestattet. Wenn die Temperatur des Schneidgeräts zu hoch ist, unterbricht der Schutz den Schneidstrom und die Diode, die Überhitzung anzeigt, leuchtet auf. Nachdem die Temperatur gesunken ist, wird der Schalter automatisch zurückgesetzt.

ISOLATIONSKLASSE F

Art der verwendeten Isolationsmaterialien, die Auskunft über die maximale Betriebstemperatur des Transformators geben. Wird sie im Dauerbetrieb überschritten, verkürzt sie die Lebensdauer und störungsfreie Betriebszeit des Trafos. Für Klasse F 155 ° C.

MAXIMALE SCHNITTSTÄRKE 25 mm

Der Wert der maximalen Schnittdicke wurde unter optimalen Schnittbedingungen für Kohlenstoffstahl gewöhnlicher Qualität ermittelt. Zur Auswahl des geeigneten Gerätes empfiehlt es sich, technologische Tests unter realen Betriebsbedingungen und an einer Materialprobe durchzuführen.

ARBEITSZYKLUS

Die Einschaltdauer basiert auf einem 10-Minuten-Zeitraum. 60 % Einschaltdauer bedeutet, dass nach 6 Minuten Betrieb eine 4-minütige Pause erforderlich ist. Eine Einschaltdauer von 100 % bedeutet, dass das Gerät kontinuierlich ohne Unterbrechung arbeiten kann.

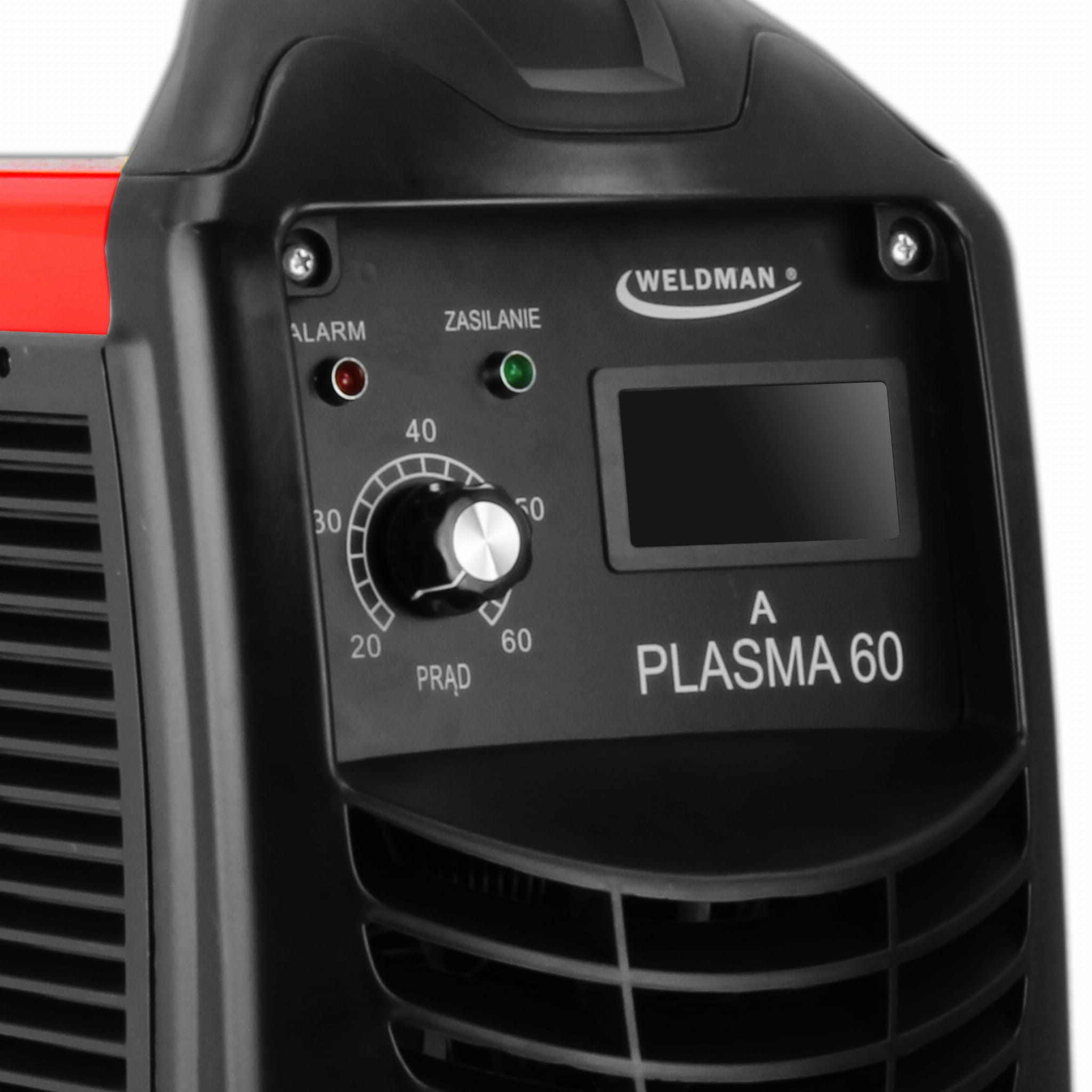

INTUITIVES DISPLAY

Das Gerätepanel mit Display ist absolut benutzerfreundlich und liefert klare Angaben zu den Parametern, die gut sichtbar sein müssen.

STARKE UND ROBUSTE KONSTRUKTION

Das Gehäuse des Geräts besteht aus leichten und haltbaren Verbundwerkstoffen, die gegen alle Arten von mechanischen Beschädigungen beständig sind.

EINFACHER TRANSPORT

Kleine Abmessungen und leichtes Design machen die Geräte einfach an jeden Arbeitsplatz zu bringen. Die Geräte sind mit einem stabilen Griff ausgestattet, der das Tragen erleichtert.

KÜHLUNG

Das Gerät verfügt über ein Lüfterkühlsystem, das seine Effizienz deutlich erhöht
