Weldman Smart 235 MIG Dual Puls

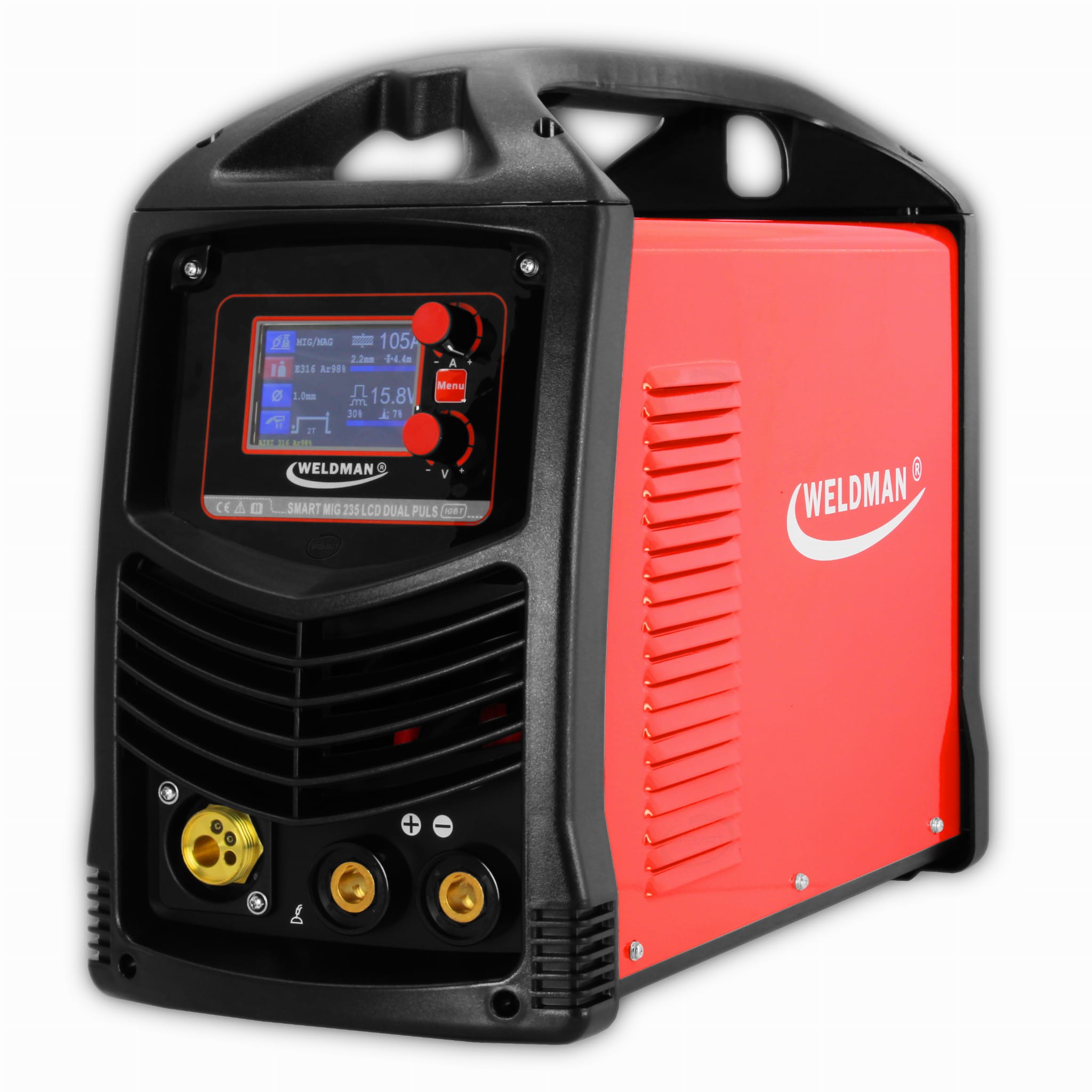

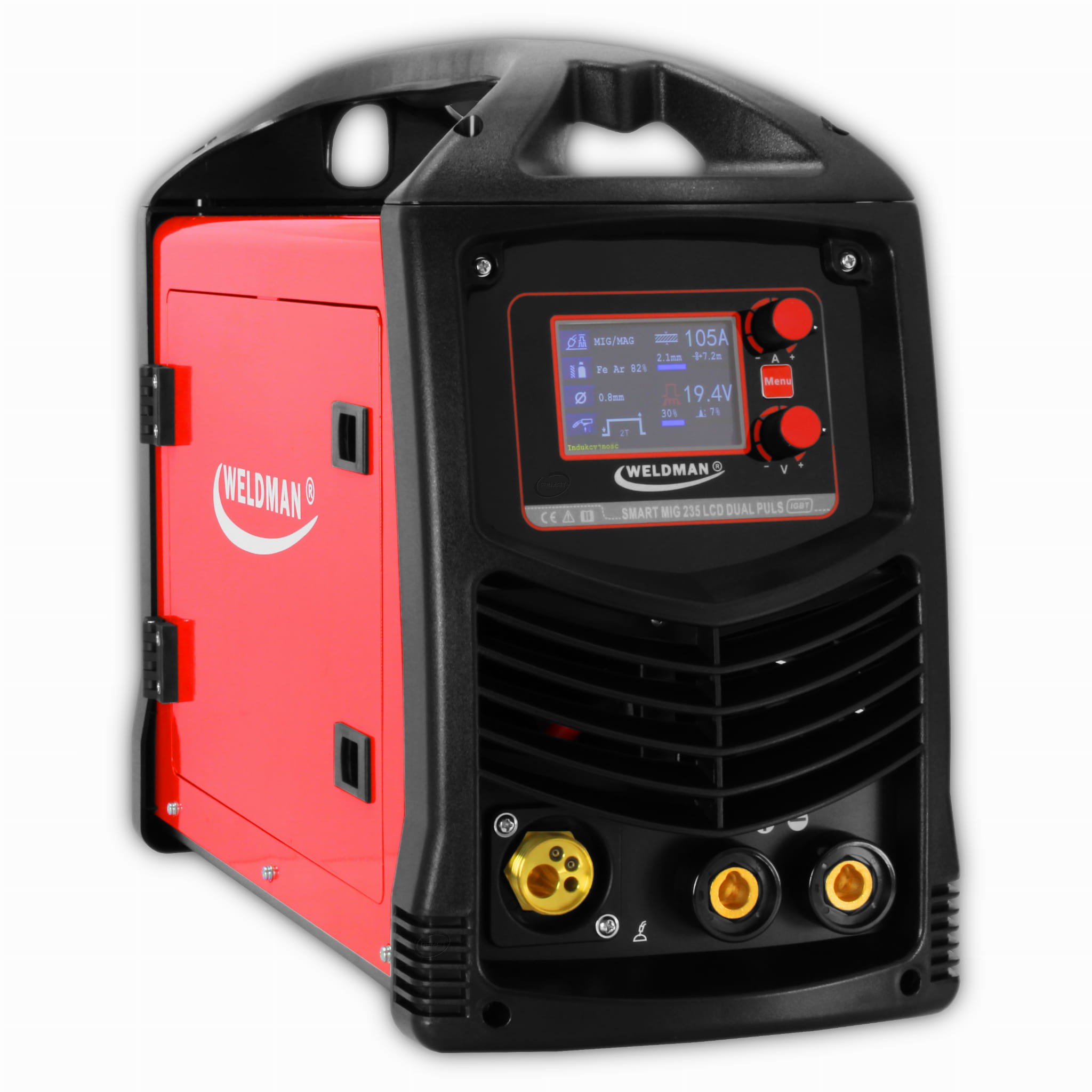

WELDMAN SMART MIG 235 LCD DUAL PULS

| Marke: Weldmann | Schweißverfahren: MIG/MAG, E-Hand, WIG DC | Stromversorgung: 230V | Schweißstrom: 200A | Wirkungsgrad: 60 % |

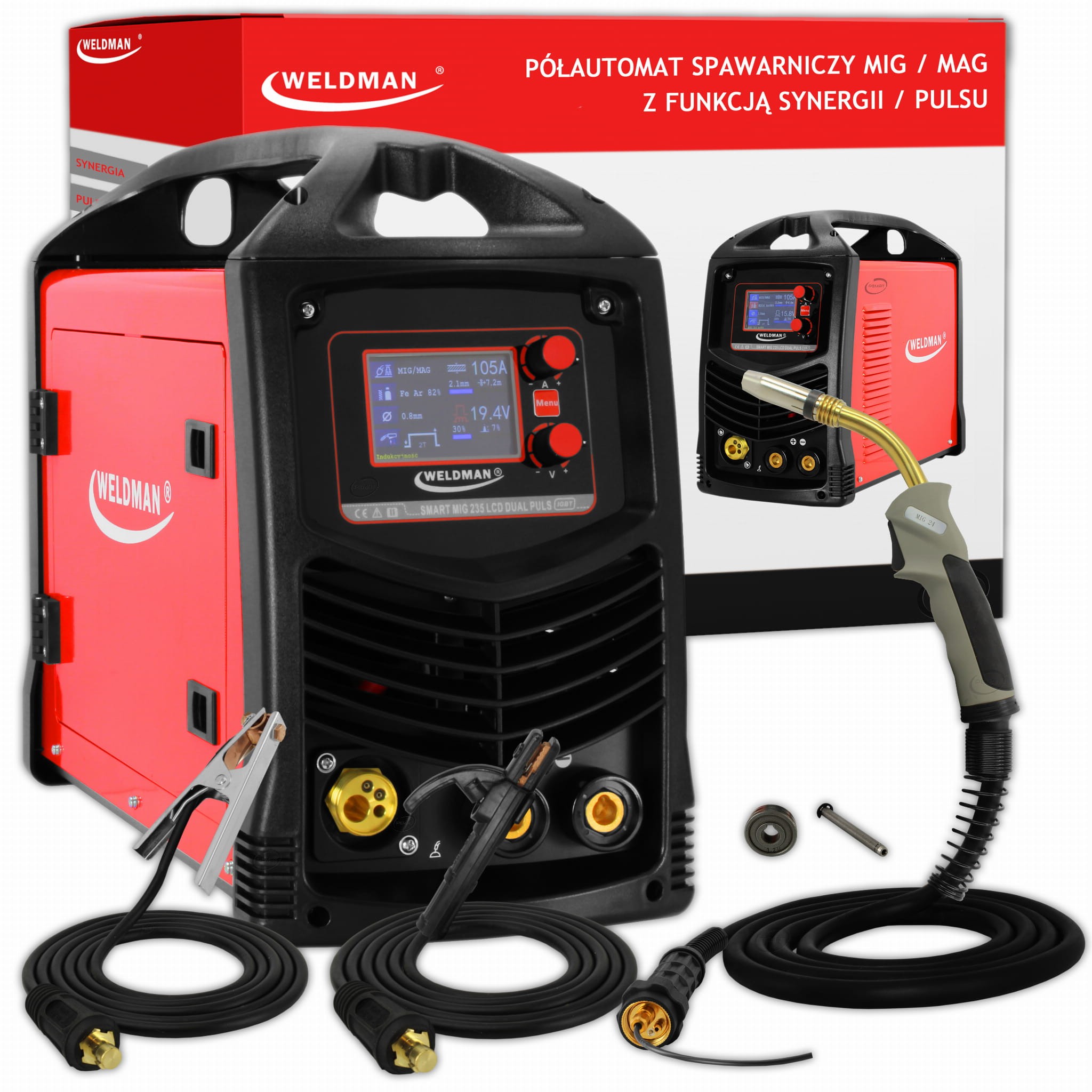

STANDARD AUSRÜSTUNG

• Weldman Smart MIG 235 Synergic-Schweißgerät
• MIG-Brenner MB24 3m mit Tefloneinsatz
• Elektrodenkabel 2,5 m
• 2,5m Massekabel mit 300A Klemme
• Führungsrolle 1.0 / 1.2U Aluminium
• Benutzerhandbuch

SMART MIG 235 LCD SYN DUAL PULS

Mikroprozessorgesteuert, hergestellt in IGBT-Invertertechnologie zum Schweißen mit folgenden Verfahren:

• MIG / MAG abgeschirmt durch Inert- und Aktivgase,
• Umhüllte Elektrode MMA,
• WIG Lift mit Reiblichtbogenzündung.

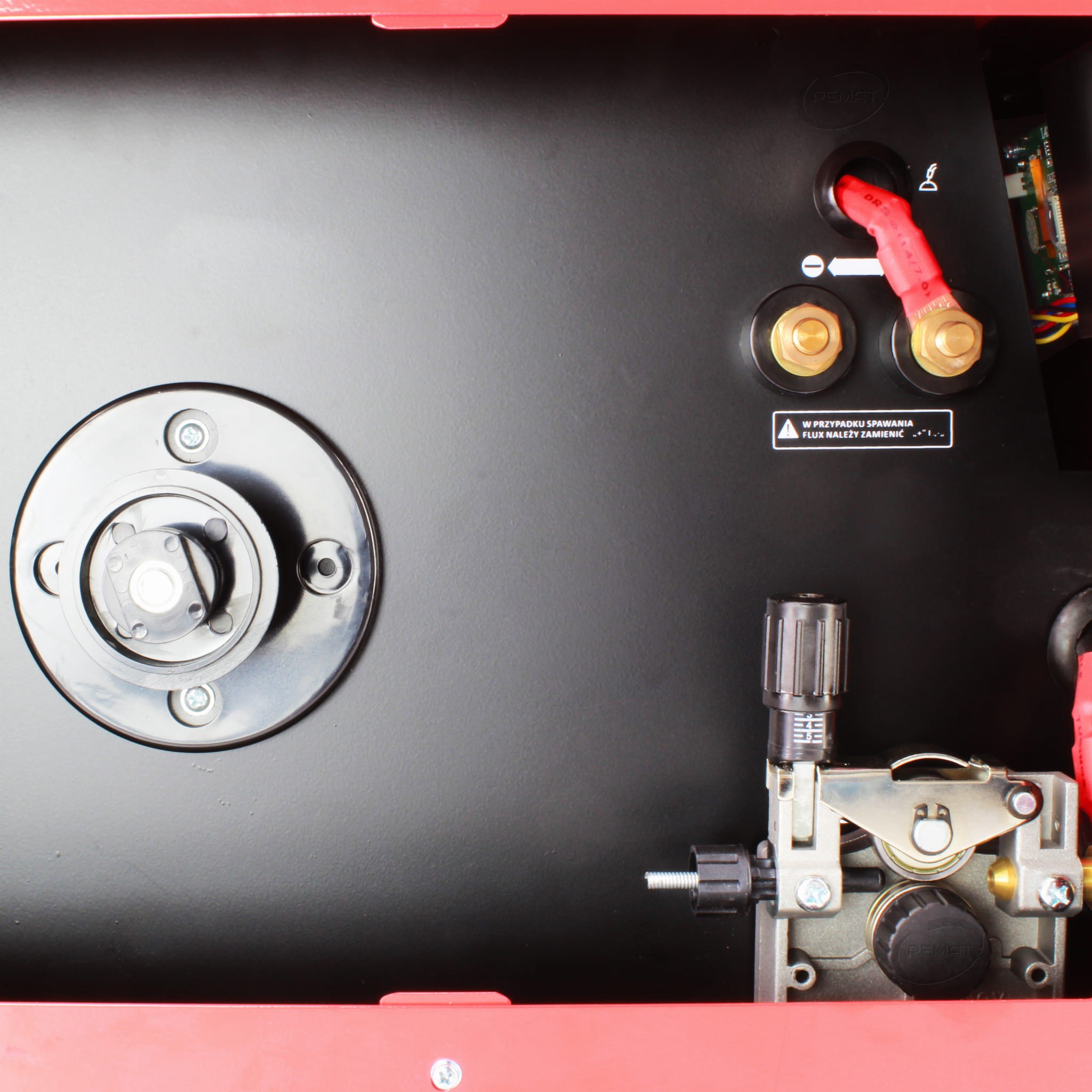

• Der einfache Polaritätswechsel von FLUX ermöglicht das Schweißen mit selbstschützendem Draht ohne Gas

Ausgelegt zum Schweißen mit Schweißdrähten mit 0,8-1,2 mm Durchmesser, 0,9 mm selbstabschirmenden Drähten, umhüllten und Wolframelektroden mit einem Durchmesser von 1,6-4 mm aus kohlenstoffarmem, niedrig legiertem (MAG), legiertem (MIG) Stahl, Aluminium- und Eisenguss.

Der Halbautomat SMART MIG 235 LCD SYN DUAL PULS verfügt über:

• Bedienfeld in Polnisch / Sprachmeldungen in Polnisch / Farb-LCD / volle Synergie / einfach und doppelt einstellbare MIG PULS und WIG PULS /
• Anpassen der Eigenschaften des Brennerbetriebs im S4T-/S2T-Modus / Einstellungsspeicher / Rückbrandzeit und Drahtvorschubeinstellung / einstellbare Vorgas- und Nachgasfunktion / MMA VRD-Funktion /
• Induktivitätssteuerung / 2-Takt- oder 4-Takt-Betrieb oder Punktschweißen / Materialtrennung / Lötschweißen

Das halbautomatische SMART MIG 235 LCD SYN DUAL PULS ist ein mobiles Multifunktionsgerät zum Schweißen von Aluminium und Löten.

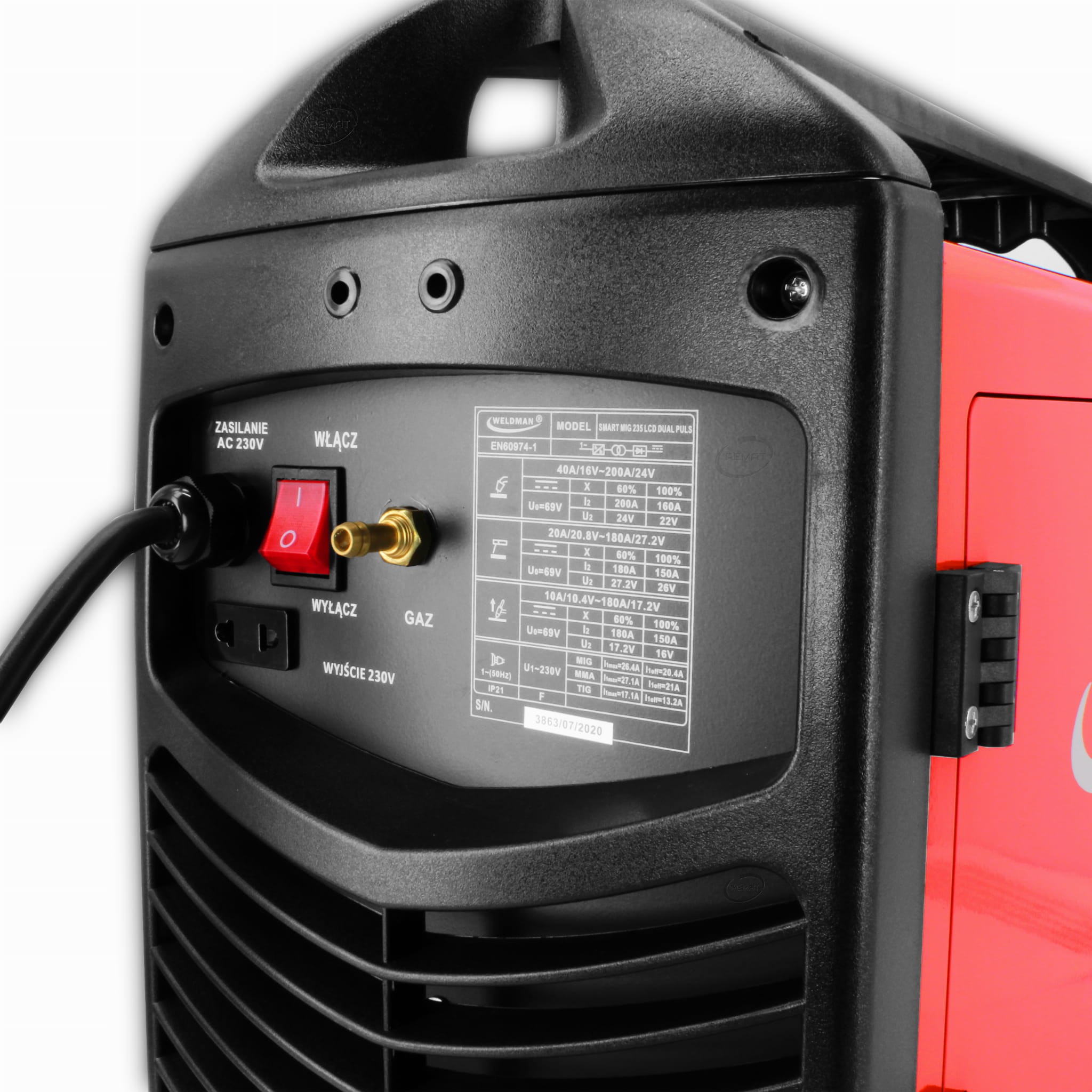

TECHNISCHE DATEN

• Versorgungsspannung [V]: AC 230 50Hz
• Leistungsschutz [A]: 20
• Fertigungstechnologie: IGBT
• Schweißstrom [A]: MIG: 200 E-Hand: 180 WIG: 180
• Einschaltdauer [%]: 60
• Schweißspannung: 24 V (MIG) / 27,2 V (MMA) / 17,2 V (WIG)
• Schweißstromregelung: Glatt
• Heiraten Spule mit Draht [mm]: 100, 200
• Geschwindigkeit Drahtvorschub [m/min]: 2 - 14
• Gewicht [kg]: 14
• Abmessungen [mm]: 540 x 260 x 450
• Sockeltyp: 35-50

SICHERHEITSSTUFE

Die IP definiert den Grad, in dem das Gerät gegen das Eindringen von Feststoffen und Wasserverunreinigungen beständig ist. IP21 bedeutet, dass das Gerät für den Betrieb in geschlossenen Räumen geeignet ist.

IGBT-TECHNOLOGIE

Moderne Technologie basierend auf Bipolartransistoren mit isoliertem Gate. Er kombiniert die einfache Ansteuerbarkeit von Feldeffekttransistoren mit einer hohen Durchbruchspannung und der Schaltgeschwindigkeit von Bipolartransistoren. Der Einsatz der IGBT-Technologie verlängert den zuverlässigen Betrieb von Schweißgeräten erheblich.

SCHUTZ VOR ÜBERHITZUNG

Das IGBT-Modul ist durch ein Schutzsystem, das den Schweißstromkreis der Maschine abschaltet, vor Überhitzung geschützt. Nach einigen Minuten kühlt das Schweißgerät auf eine Temperatur ab, die ein automatisches Wiedereinschalten ermöglicht.

ARBEITSZYKLUS

Die Einschaltdauer basiert auf einem 10-Minuten-Zeitraum. 60 % Einschaltdauer bedeutet, dass nach 6 Minuten Betrieb eine 4-minütige Pause erforderlich ist. Eine Einschaltdauer von 100 % bedeutet, dass das Gerät kontinuierlich ohne Unterbrechung arbeiten kann.

MMA

Ein Verfahren mit umhüllter Elektrode, das aus einem Metallkern besteht, der mit einem Mantel umhüllt ist. Das Gerät erlaubt das Schweißen mit allen Arten von Elektroden, z.B. basisch, zellulose-, rutil- oder sauer.

VRD

Die VRD-Funktion senkt die Spannung im Leerlauf. Die korrekte Spannung wird erst kurz vor dem Zünden des Lichtbogens wiederhergestellt. Dies minimiert das Risiko eines Stromschlags, kann aber in einigen Fällen das Zünden des Lichtbogens erschweren.

SYNERGIE

Schweißen mit dem MIG / MAG-Verfahren unter Verwendung synergetischer Einstellungen. Das Gerät wählt die Schweißparameter in Abhängigkeit von der ausgewählten Art und Dicke des Materials aus. Diese Parameter können vom Benutzer geändert werden, um die Einstellungen an die eigenen Bedürfnisse anzupassen. Viele Programme wurden für das synergetische Schweißen vorbereitet, einschließlich des Schweißlötprogramms.

MIG-IMPULS

Eine fortschrittliche Form des Schweißens, die die besten Formen der Übertragung des geschmolzenen Elektrodenmaterials auf das Werkstück nutzt. Im Gegensatz zu Kurzschlüssen entstehen beim Impulsschweißen keine Spritzer oder das Risiko eines kalten „Einlaufens“.

Dank der Kühlung des Sprühlichtbogenprozesses kann die Impuls-MIG den Schweißbereich erweitern, und der geringere Wärmeeintrag verursacht kein Problem beim Durchbrennen dünner Materialien. MIG PULSE ist eines der besten Schweißverfahren für eine Vielzahl von Metallanwendungen und -arten.

DOPPELTER BLITZIMPULS

Das MIG/MAG-Verfahren mit Doppelpuls ermöglicht es Ihnen, die Pulsation des Stroms (Pulsbalance) einzustellen und die Drahtvorschubgeschwindigkeit einzustellen. Dadurch verbessern wir das Aussehen der Schweißnaht. Beim MIG/MAG-Schweißen mit Doppelpuls treten Strompulse in zwei Bereichen auf.

REGELUNG DER INDUKTION

Es ermöglicht die Optimierung der Lichtbogeneigenschaften in Abhängigkeit von der Dicke des geschweißten Elements sowie dem Schweißverfahren und den Schweißbedingungen. Die Funktion ist beim MIG/MAG-Schweißen von dünnen Elementen nützlich, um deren Ausbrennen und das Löten von verzinkten Elementen zu verhindern.

2T / 4T

2T - Durch Drücken des Pistolenauslöseknopfs strömt Gas vor, zündet dann den Lichtbogen und beginnt mit dem Schweißen. Beim Loslassen der Taste erlischt der Lichtbogen und Gas strömt aus.

4T - Durch Drücken und Loslassen des Knopfes der Schweißpistole wird Gas vorströmen, dann den Lichtbogen zünden und mit dem Schweißen beginnen. Wenn die Taste gedrückt und wieder losgelassen wird, erlischt der Lichtbogen und das Gas strömt aus.

S2T / S4T

S2T - 2-Takt-Spezial - Nach dem Drücken der Taste strömt zu der vom Benutzer eingestellten Zeit Gas aus und der Schweißlichtbogen wird gezündet. Die Startlichtbogenspannung wird erhöht und fällt während der eingestellten Zeit auf den Grundschweißstrom ab.

Beim Loslassen der Taste sinkt die Intensität auf den Endstromwert. Der Lichtbogen erlischt dann und Schutzgas strömt zur eingestellten Zeit.

S4T - spezieller Viertakt - nach Drücken und Loslassen der Taste strömt zur vom Benutzer eingestellten Zeit Gas aus und der Schweißlichtbogen wird gezündet. Die Startlichtbogenspannung wird erhöht und fällt während der eingestellten Zeit auf den Grundschweißstrom ab.

Beim erneuten Drücken und Loslassen der Taste sinkt die Intensität auf den aktuellen Endwert. Der Lichtbogen erlischt dann und Schutzgas strömt zur eingestellten Zeit.

WIG-DC-LIFT

Beim WIG-Verfahren wird der Lichtbogen in einem Schutzgas (Argon) zwischen dem geschweißten Element und einer nicht abschmelzenden Elektrode aus reinem Wolfram oder Wolfram mit Zusätzen gezündet.

VORGAS

Einstellung der Schutzgas-Strömungszeit vor dem Schweißen.

POST-GAS

Einstellung der Schutzgasdurchflusszeit nach dem Schweißen.

ZURÜCKBRENNEN

Durch die exakte Regelung der Rückbrandzeit des Schweißdrahtendes wird die Gefahr des Anhaftens des Schweißdrahtes an der Stromdüse eliminiert.

Lötschweißen

Nach Auswahl des CuSi-Drahttyps ermöglicht das Gerät das Lötschweißen, das hauptsächlich in der Automobilindustrie zum Verbinden von verzinkten Blechen verwendet wird.

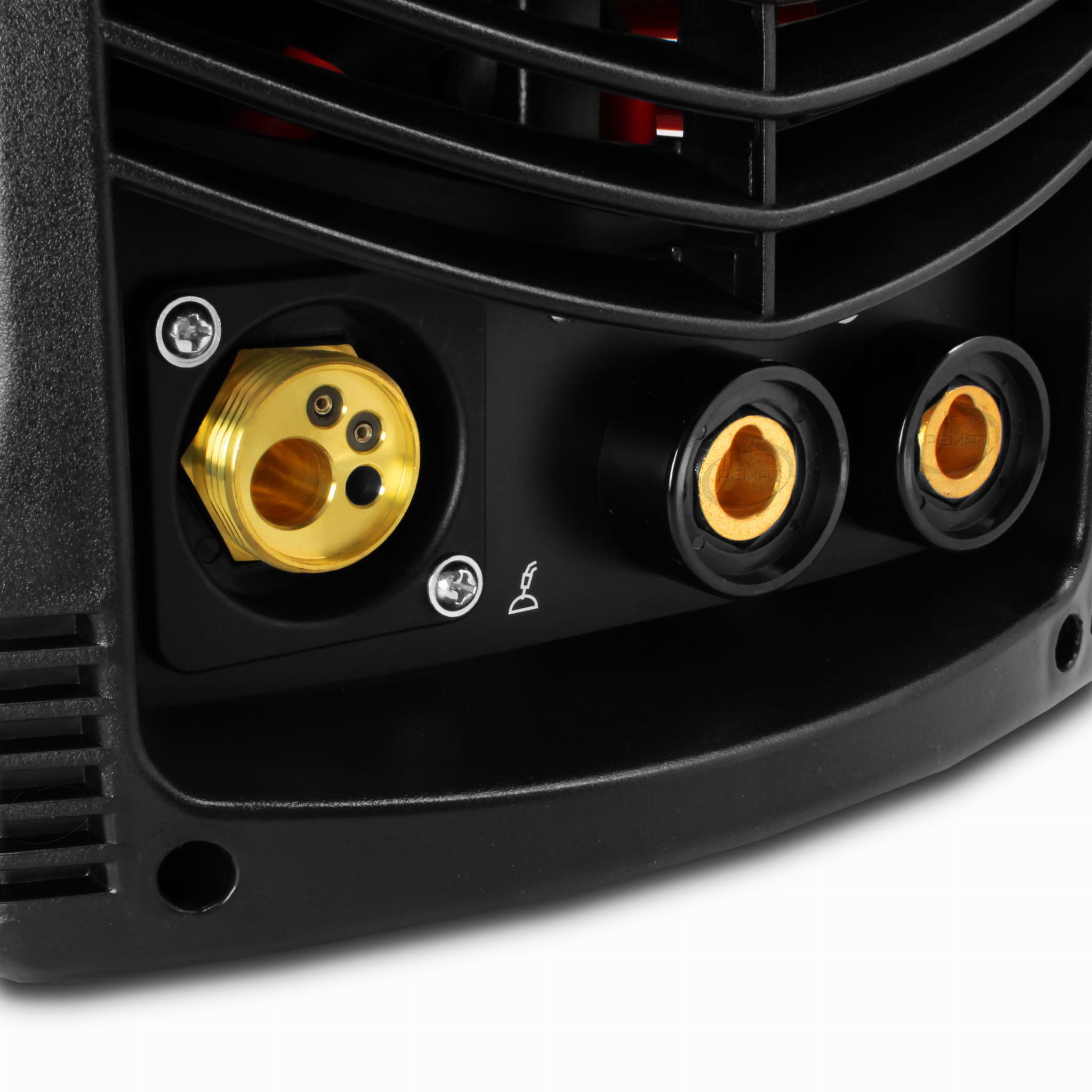

EUROVERBINDER

Standardanschluss für Schweißbrenner, der den Anschluss verschiedener Brennertypen ermöglicht (z. B. vorbereitet für Aluminiumschweißen oder Lötlöten durch Austausch von Tefloneinsatz und Stromdüse).

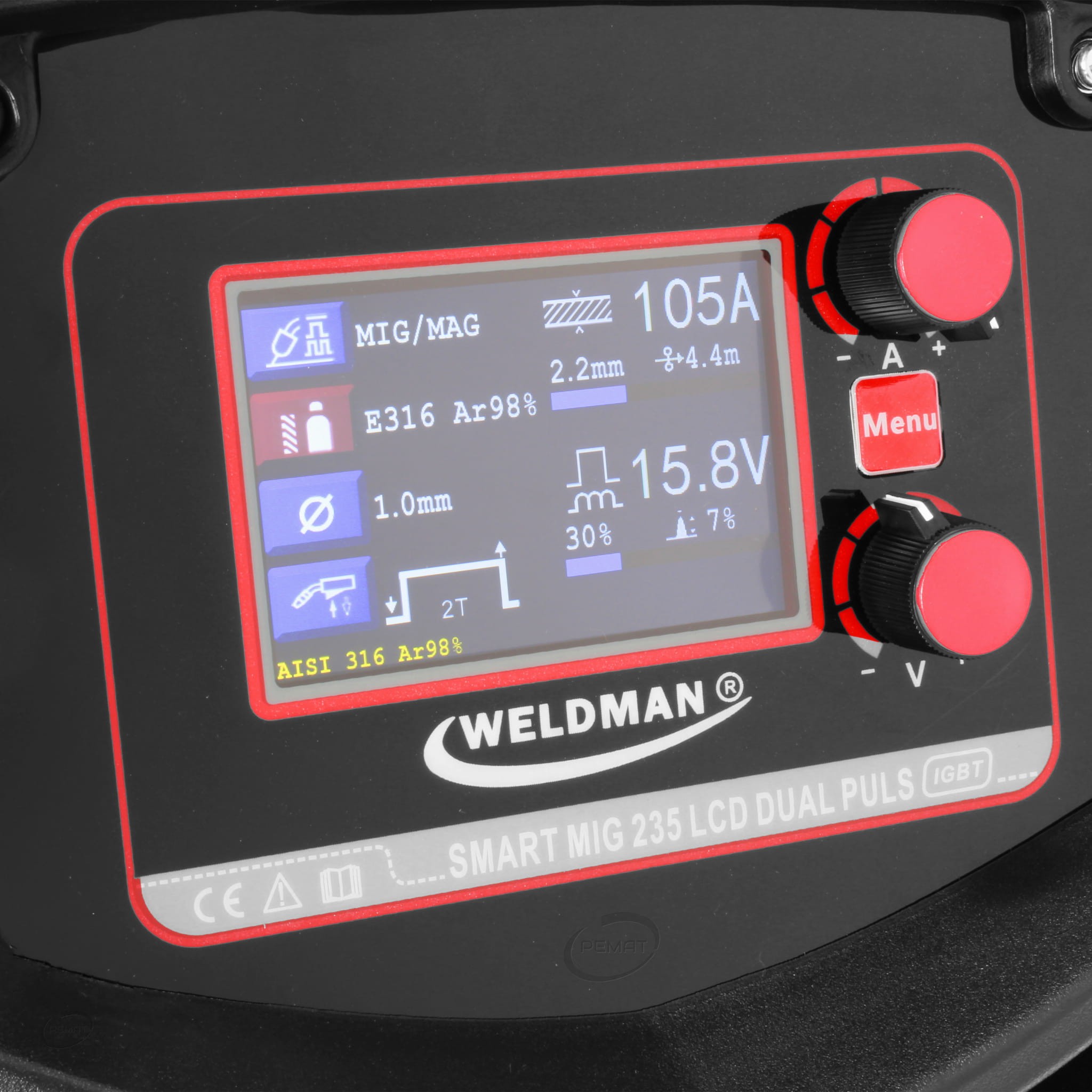

EINFACHE BEDIENUNG, ÜBERSICHTLICHES BEDIENFELD:

Das einfach zu bedienende Bedienfeld ermöglicht eine präzise und reibungslose Einstellung der Parameter. Die Digitalanzeige zeigt den aktuellen Strom während des Schweißens an.

STARKE UND SOLIDE KONSTRUKTION

Das Gerätegehäuse besteht aus leichten und langlebigen Verbundwerkstoffen, die gegen alle Arten von mechanischen Beschädigungen beständig sind.

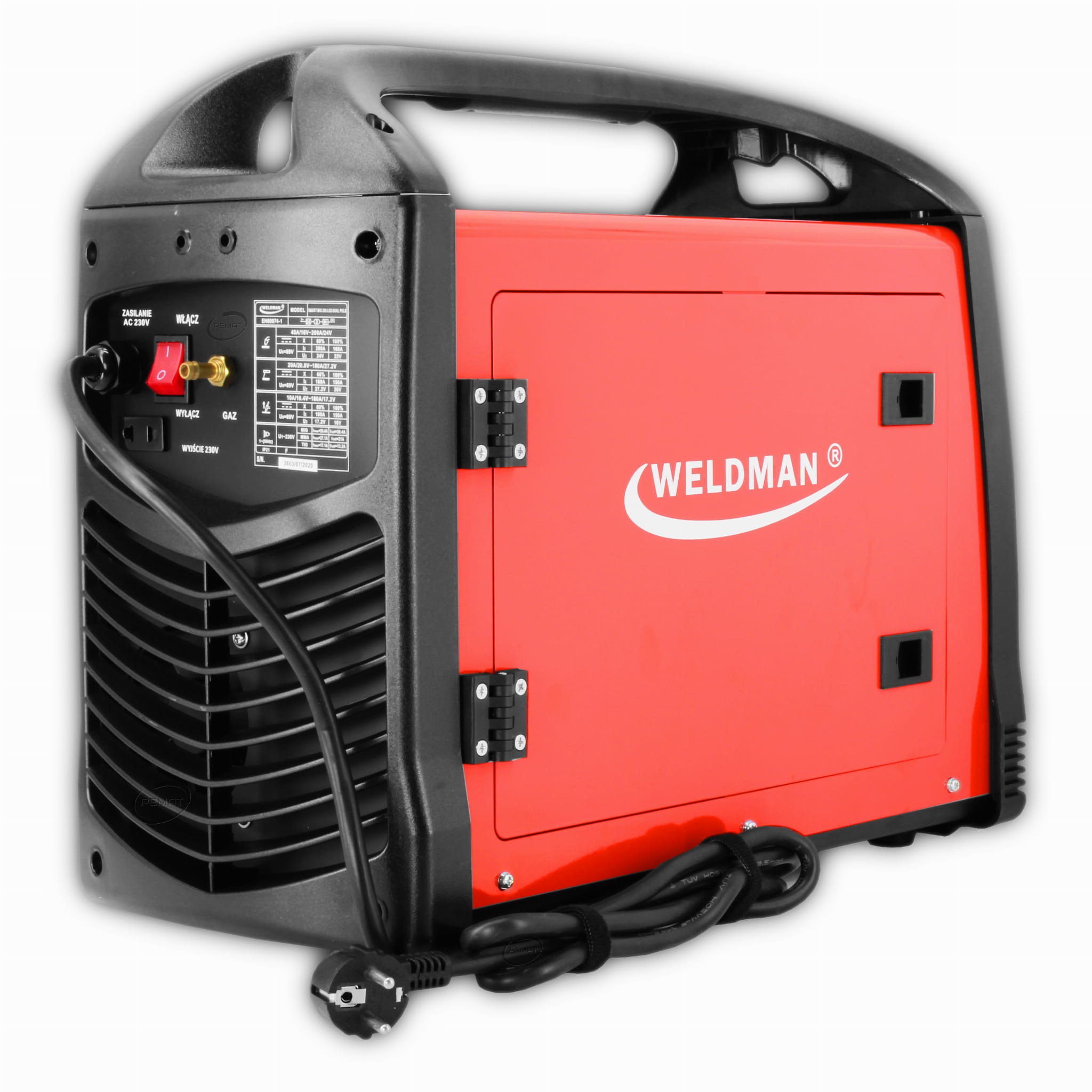

EINFACHER TRANSPORT

Die Ausstattung des Schweißgeräts mit einem Transportgriff sorgt für Komfort beim Jobwechsel.

KÜHLUNG

Das Gerät verfügt über ein Lüfterkühlsystem, das seine Effizienz deutlich erhöht

PUNKTSCHWEISSPUNKT

Zeitschweißfunktion, die zum Heften von Werkstücken verwendet wird, wodurch es möglich ist, Schweißnähte mit gleicher Länge zu erhalten.
