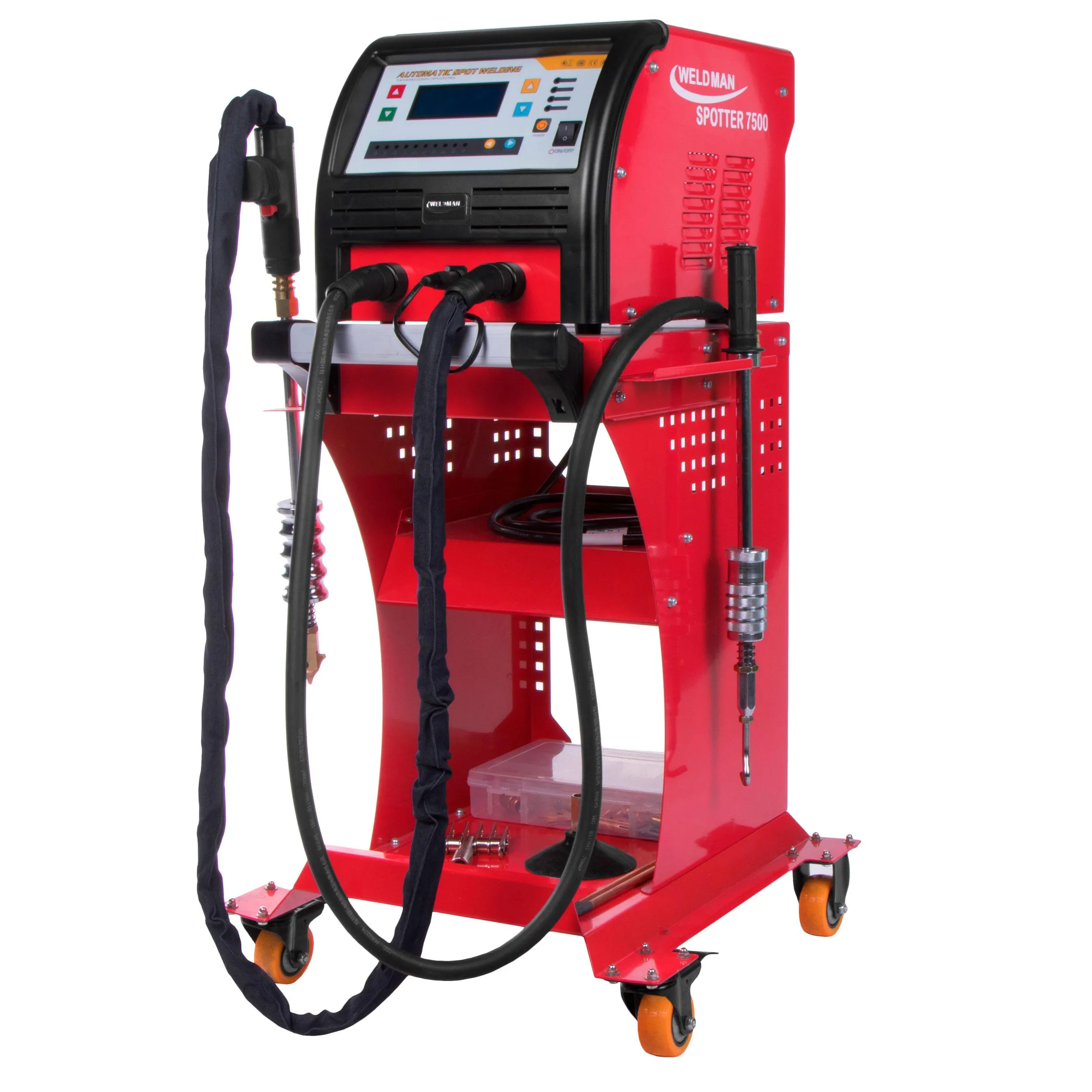

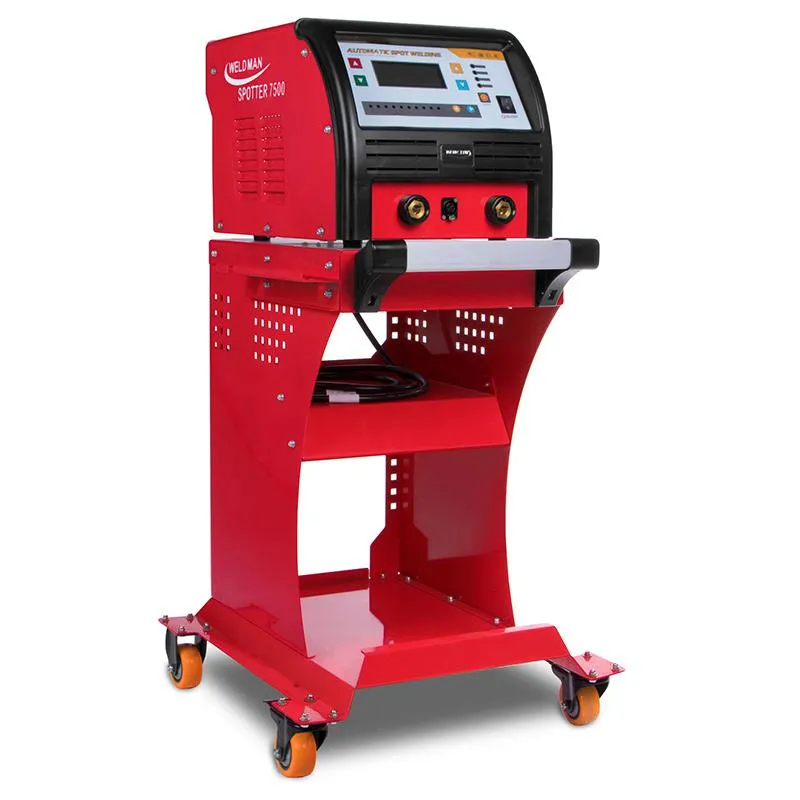

Invertorová bodová svářečka Weldman SPOTTER 7500

Spotter WELDMAN SPOTTER 7500 je transformátorové zařízení klasifikované jako jeden z typů odporových svařovacích strojů. Díky takovému vybavení je možné provádět opravy panelových karoserií při zachování všech mechanických vlastností prvků, na kterých pracujeme.

Mikroprocesorem řízená svářečka SPOTTER 7500 je určena pro zpracování plechů:

• Ve formě jednostranného svařování,
• Tahání (svařováním prvků různých tvarů),
• Řezání a ohřev uhlíkovou elektrodou.

Svařovací stroj řízený mikroprocesorem je extrémně účinný, bezporuchový a snadno použitelný nástroj. Svařovací stroj má široké uplatnění zejména v dílnách provádějících opravy karoserií pro automobilový průmysl.

➡️ PROVOZNÍ REŽIMY

• 01 Vyhřívání kruhových podložek s elektrodou + svařovaný prvek
• 02 Topné trojúhelníkové podložky, děrovač s rukojetí + podložka
• 03 Nahřívací nýty, elektroda + topné těleso
• 04 Jednostranné svařování plechů elektrodou
• 05 Přeplátované svařování elektrodou
• 06 Píchání-topení-temperování
• 07 Drcení nepravidelností elektroda
• 08 Topná vlnitá drátěná elektroda + vlnitý drát
• 09 Vyhřívání rovných podložek s elektrodou + svařovaný prvek
• 10 Mechanické kleště pro oboustranné svařování

Spotter WELDMAN 7500 má výkon 7500 A a je napájen ze sítě 400V. Tato síla umožňuje komplexní opravy karoserie a spolehlivý provoz při zachování všech mechanických vlastností prvků, na kterých pracujeme. Parametry se volí automaticky po výběru příslušného programu. Pro zkušenější uživatele je také možné ručně nastavit parametry svařování.

➡️ TECHNICKÁ DATA

• Kód: 106 132
• Typ zařízení: SPOTTER 7500
• Napájecí napětí [V]: 400
• Napájecí proud [kVA]: 15,5
• Napájecí proud [A]: 20-75
• Svařovací proud [A]: 7000
• Napětí svařovacího proudu [V]: 1-11,5
• Úprava doby svařování [s]: 0,1-9,9
• Max. tloušťka svařovaného materiálu [mm]: 3
• Třída ochrany [IP]: 21
• Rozměry svářečky [cm]: 51x35x34
• Rozměry svářečky s vozíkem [cm]: 62x55x107
• Hmotnost svářečky [kg]: 28
• Hmotnost svářečky s vozíkem: 47

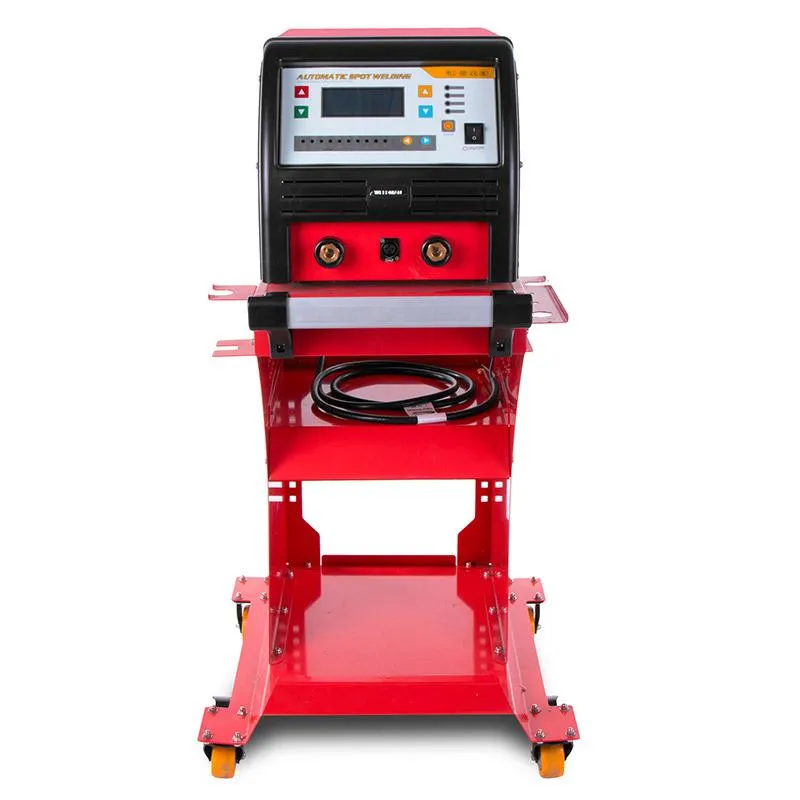

➡️ POKROČILÝ OVLÁDACÍ PANEL:

1. Nastavení svařovacího proudu: snížení - zelená / zvýšení - červená
2. Monochromatický grafický displej (zobrazuje provozní režim svářečky, svařovací proud, doba svařování, napájecí napětí)
3. Nastavení hodnoty doby svařování: snížení - modrá / zvýšení - žlutá
4. LED spouště pistole (WORK)
5. LED indikujících chybu v provozu svářečky (FAULT)
6. LED indikující připojení stlačeného vzduchu (GAS) - funkce u daného modelu neaktivní
7. LED napájení (POWER)
8. Hlavní vypínač ZAP/VYP
9. Vypínač napájení svářečky POWER
10. Volba provozního režimu svářeče: vlevo/vpravo s LED indikujícími zvolený provozní režim.

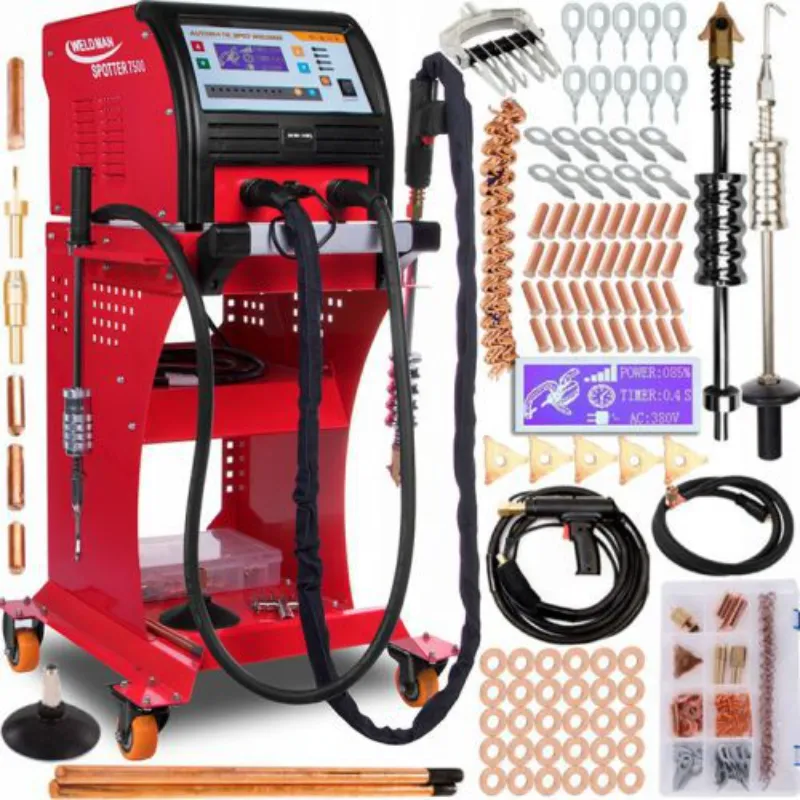

✅ STANDARDNÍ VYBAVENÍ

• Svařovací stroj SPOTTER 7500
• Transportní vozík
• Kinetické kladívko pro držák (pistoli) na trojúhelníkové podložky
• Kinetické kladivo s hákem na vlnitý drát nebo kruhové a rovné podložky
• Mechanická vakuová přísavka
• Uhlíkové elektrody 2 ks.
• Pracovní kabel s rukojetí (pistole) 2,2m
• Napájecí kabel 2,5m
• Hmotnostní kabel se zemnicí svorkou 2 m
• Hřebenová svařovací rukojeť se 6 prsty

Obsah krabice: 12 mm kulaté podložky: 30 ks, trojúhelníkové podložky: 5 ks, rovné podložky: 10 ks, rovné kroucené podložky: 10 ks, M5 L=16 mm šroub: 20 ks, M6 L=16 šroub mm: 20 ks, vlnitý drát L= 300 mm: 10 ks, elektroda na šrouby, elektroda na kruhové podložky, elektroda na rovné podložky, elektroda na drcení nerovností (vznikají po vytažení plechu), oboustranná elektroda pro vlnitý drát a svařovací hrot, držák elektrody na vlnitý drát, držák na trojúhelníkové podložky, broušený hrot.
